1300 Tonnen Aluminium Druckgussmaschine | 1300 Tonnen Aluminium-Druckgussmaschine ZLC-1300T
1300T Hochdruck-Druckgussmaschine für Aluminiumlegierungen
ZLC-1300T Kaltkammer-Druckgussmaschine für großformatige Aluminiumgussteile und industrielle Serienproduktion
Maximale Schließkraft. Präzise Einspritzsteuerung. Entwickelt für Hochleistungsfertigung.
Die ZLC-1300T Hochdruck-Aluminium-Druckgussmaschine ist eine schwere Kaltkammer-Druckgussanlage für großformatige industrielle Gussanwendungen, bei denen hohe Produktivität, präzise Einspritzregelung und langfristige Betriebssicherheit entscheidend sind.
Mit einer massiven Schließkraft von 13.000 kN / 1300 Tonnen, einer modernen PLC-Steuerungsarchitektur und einem leistungsstarken Hydrauliksystem mit international bewährten Komponenten erfüllt die ZLC-1300T höchste Anforderungen in der modernen Aluminium-Druckgussproduktion.
Sie eignet sich ideal für Hersteller von Automobilkomponenten, Industriebauteilen, Elektrogehäusen, Telekommunikationsprodukten, Luftfahrtkomponenten und großformatigen Aluminium-Strukturteilen.
Entwickelt für großformatige Aluminium-Druckgussprozesse
Die Herstellung hochwertiger Aluminiumgussteile erfordert eine präzise Kontrolle über:
- Schließkraft
- Einspritzgeschwindigkeit
- Nachdruck / Intensivierungsdruck
- Formschutz
- Thermische Prozessstabilität
Die ZLC-1300T wurde entwickelt, um jede Phase des Druckgussprozesses zuverlässig zu steuern und gleichzeitig maximale Produktivität bei minimalen Stillstandszeiten zu ermöglichen.
Dank ihrer industriellen Schwerlastkonstruktion eignet sich die Maschine für kontinuierliche Fertigungsumgebungen mit hoher Auslastung.
Leistungsmerkmale & Vorteile
Schwere Doppelkniehebel-Schließeinheit
Die Maschine nutzt eine verstärkte Doppelkniehebel-Schließeinheit, die für hohe Druckgussbelastungen ausgelegt ist.
Vorteile:
- Hohe Schließsteifigkeit
- Verbesserter Formschutz
- Konstante Gussqualität
- Reduzierte Gratbildung
- Langfristige strukturelle Stabilität
Die Schließeinheit besteht aus hochfestem Sphäroguss und wird mittels präziser CNC-Bearbeitung gefertigt.
Hochfeste Gussplatten aus Sphäroguss
Die Maschinenplatten werden aus hochwertigem Sphäroguss hergestellt und mit moderner CNC-Technologie bearbeitet.
Vorteile:
- Hohe Tragfähigkeit
- Ausgezeichnete Strukturstabilität
- Reduzierte Verformung
- Präzise Werkzeugausrichtung
- Zuverlässige Langzeitgenauigkeit
Diese robuste Bauweise gewährleistet stabile Produktionsergebnisse auch bei schweren Aluminiumdruckgussformen.
Elektronische Schließpositionskontrolle
Das integrierte elektronische Messsystem überwacht die Schließbewegung in Echtzeit.
Vorteile:
- Exakte Werkzeugpositionierung
- Konstante Zyklusleistung
- Kürzere Rüstzeiten
- Hohe Prozesswiederholgenauigkeit
Dadurch wird der gesamte Formschließprozess stabiler, sicherer und präziser.
Vierstufige Einspritzsteuerung
Die ZLC-1300T verfügt über ein fortschrittliches 4-stufiges Einspritzsystem für kontrollierte Metallfüllung und präzise Gussqualität.
Vorteile:
- Verbesserte Formfüllung
- Reduzierte Porosität
- Höhere Oberflächenqualität
- Bessere Maßhaltigkeit
- Stabile Prozessführung
Großdimensionierte Logikventile und präzise Durchflussregelventile minimieren hydraulische Druckschwankungen und verbessern die Reaktionsgeschwindigkeit des Einspritzsystems.
Hochdruck-Intensivierungssystem
Die Maschine erreicht eine Intensivierungskraft von:
1080 kN
Diese hohe Nachdruckleistung sorgt für:
- Höhere Metalldichte
- Bessere Kavitätenfüllung
- Reduzierte Schrumpfungsfehler
- Verbesserte mechanische Eigenschaften
- Höhere Bauteilqualität

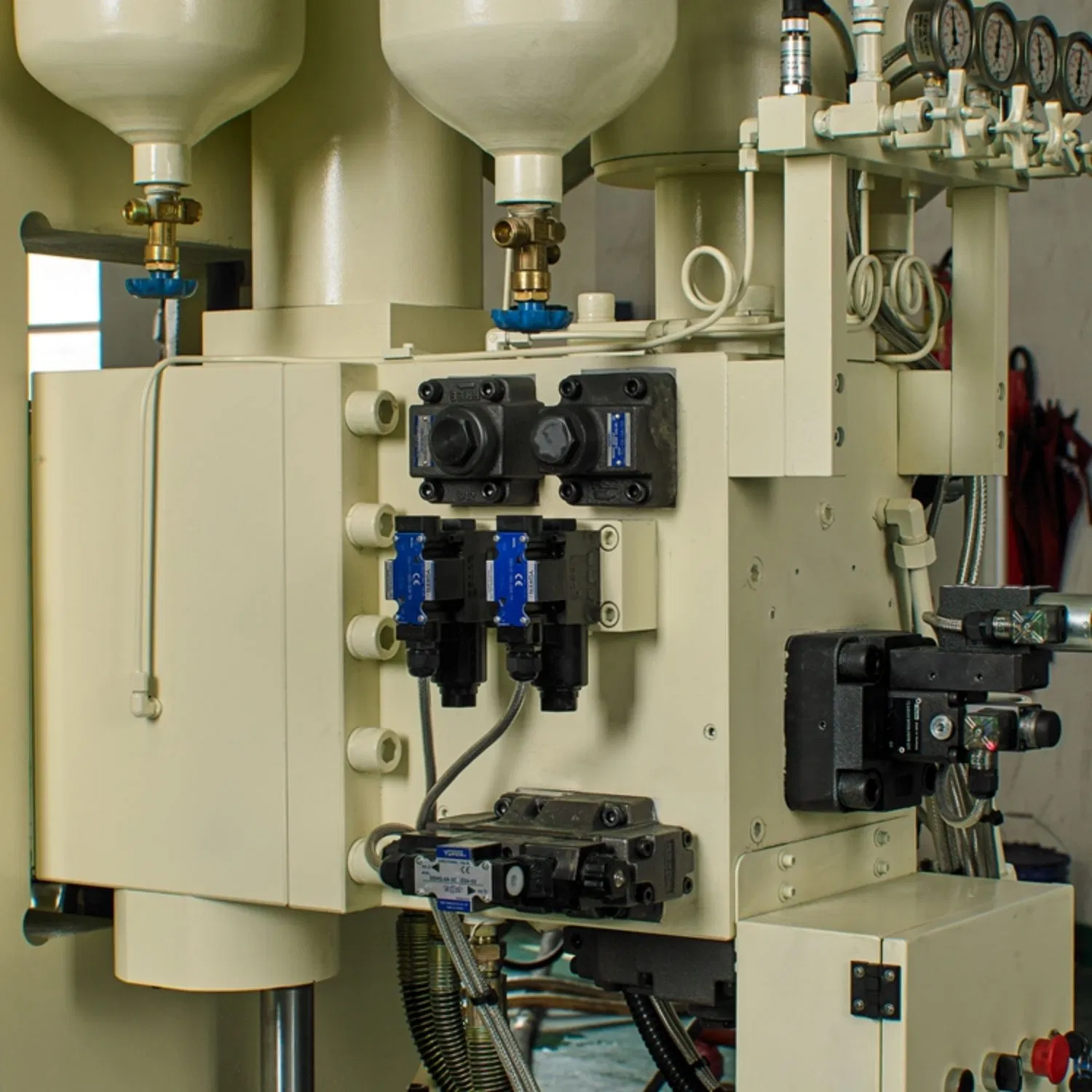

Intelligentes Hydrauliksystem
Das Hydrauliksystem ist mit hochwertigen internationalen Komponenten ausgestattet.
Hydraulikkomponenten
- YuKen, Japan
- Rexroth, Deutschland
- Vickers, USA
Vorteile:
- Zuverlässige Druckregelung
- Ruhiger Maschinenlauf
- Hohe Systemstabilität
- Reduzierter Wartungsbedarf
- Lange Lebensdauer
Energieeffizientes Doppel-Pumpen-System
Die Maschine verwendet ein Hoch-/Niederdruck-Doppelpumpen-Hydrauliksystem.
Vorteile:
- Reduzierter Energieverbrauch
- Verbesserte Hydraulikeffizienz
- Geringere Betriebskosten
- Stabile Produktionsleistung
- Schnelle Maschinenreaktion
Automatisches Zentralschmiersystem
Das automatische Schmiersystem versorgt kritische mechanische Komponenten kontinuierlich mit Schmierstoff.
Vorteile:
- Reduzierter Verschleiß
- Längere Maschinenlebensdauer
- Niedriger Wartungsaufwand
- Hohe Betriebssicherheit
Premium-Komponentenausstattung
Die ZLC-1300T setzt auf international anerkannte Industriekomponenten für maximale Zuverlässigkeit und Servicefreundlichkeit.
| Bereich | Komponenten / Hersteller |
|---|---|
| CNC- & Steuerungssystem | Siemens S7-200, Deutschland / LED-Bedienoberfläche |
| Hydraulikkomponenten | YuKen, Japan / Rexroth, Deutschland / Vickers, USA |
| Dichtungssysteme | Trelleborg, Schweden / Fluorten, Italien |
| Elektrische Komponenten | Schneider Electric, Frankreich |
| Strukturkomponenten | Holme und Säulen aus Taiwan-Fertigung |
Standardausstattung
Zur Standardausstattung gehören:
- Doppelkniehebel-Schließsystem
- Hochfeste Gussplatten aus Sphäroguss
- Niederdruck-Formschutz
- Hydraulische, getriebebasierte Formverstellung
- Automatische Zentralschmierung
- Schnelles hydraulisches Auswerfersystem
- Kernzugvorrichtung
- Vierstufige Einspritzsteuerung
- Zweistufiges Kolben-Ladesystem
- Hydraulische Anguss-Entnahmeplattform
- Elektronische Formpositionskontrolle
- Energiesparendes Hydrauliksystem
Typische Einsatzbereiche
Die ZLC-1300T Kaltkammer-Druckgussmaschine eignet sich für die Herstellung großer und komplexer Aluminiumgussteile.
Automobilindustrie
- Getriebegehäuse
- Motorkomponenten
- Strukturhalterungen
- Fahrwerkskomponenten
Industrieausrüstung
- Pumpengehäuse
- Maschinenkomponenten
- Hydraulikbauteile
- Schwerlastteile
Elektro- und Elektronikindustrie
- Aluminiumgehäuse
- Kühlkörper
- Gehäuse für Leistungselektronik
- Schutzabdeckungen
Telekommunikation
- Kommunikationsgehäuse
- Schutzgehäuse
- Strukturteile für technische Anlagen
Luftfahrt & Transport
- Leichte Strukturteile
- Präzise Aluminiumkomponenten
- Hochbelastbare Gussteile
Technische Daten
Schließeinheit
| Spezifikation | Wert |
|---|---|
| Modell | ZLC-1300T |
| Schließkraft | 13.000 kN |
| Formöffnungsweg | 1000 mm |
| Auswerferkraft | 580 kN |
| Auswerferhub | 200 mm |
| Formhöhenbereich | 450–1200 mm |
| Plattengröße | 1740 × 1740 mm |
| Holmabstand | 1100 × 1100 mm |
Einspritzeinheit
| Spezifikation | Wert |
|---|---|
| Einspritzhub | 880 mm |
| Intensivierungskraft | 1080 kN |
| Kolbendurchmesser | 100–140 mm |
| Aluminium-Einspritzgewicht | 13–22,5 kg |
| Gießdruck | 70–138 MPa |
| Maximale Gießfläche | 3250 cm² |
| Kammerflanschdurchmesser | 240 mm |
| Kammerflanschüberstand | 25 mm |
Allgemeine Spezifikationen
| Spezifikation | Wert |
|---|---|
| Maschinentyp | Kaltkammer-Druckgussmaschine |
| Steuerungssystem | PLC + Siemens S7-200 |
| Hydraulikdruck | 16 MPa |
| Hauptmotorleistung | 74 kW |
| Öltankvolumen | 2350 L |
| Maschinenabmessungen | 11000 × 3500 × 4350 mm |
| Maschinengewicht | 90 Tonnen |
| Garantie | 12 Monate |
| Zertifizierung | ISO / CE verfügbar |
Warum die ZLC-1300T wählen?
Die ZLC-1300T kombiniert enorme Schließkraft, intelligente Einspritzregelung, hochwertige internationale Komponenten und fortschrittliche Hydrauliktechnologie zu einer leistungsfähigen Lösung für moderne Aluminium-Druckgussbetriebe.
Ihre Fähigkeit, großformatige Aluminiumgussteile mit hoher Wiederholgenauigkeit, stabiler Prozessführung und ausgezeichneter Gussqualität herzustellen, macht sie zu einer wertvollen Investition für industrielle Hersteller mit hohen Produktionsanforderungen.
Für Betriebe, die zuverlässige Leistung, reduzierte Stillstandszeiten und hohe Produktionskapazität benötigen, bietet die ZLC-1300T die notwendige Kraft, Präzision und Effizienz.
Garantie & Technischer Service
Die ZLC-1300T wird mit einer 12-monatigen Herstellergarantie auf Material- und Verarbeitungsfehler bei sachgemäßem Betrieb geliefert.
Unser technischer Service umfasst:
- Installationsüberwachung
- Bedienerschulung
- Inbetriebnahmeunterstützung
- Technische Beratung
- Ersatzteilservice
- Remote-Fehlerdiagnose
Individuelles Angebot anfordern
Unsere technischen Fachberater unterstützen Sie gerne bei der Auswahl der passenden Maschinenkonfiguration, Werkzeugauslegung, Automatisierungsintegration und Installationsplanung. Kontaktieren Sie uns für ein individuell auf Ihre Druckgussproduktion abgestimmtes Angebot.
