220 Tonnen Kaltkammer-Aluminium-Druckgussmaschine ZLC-220
220 Tonnen Kaltkammer Druckgussmaschine | 220 Tonnen Kaltkammer-Aluminium-Druckgussmaschine ZLC-220 ZLC-220 Automatische Kaltkammer-Hochdruck-Druckgussmaschine für Aluminiumkomponenten 220 Tonnen Druckgussmaschine für präzise Aluminiumgussteile und industrielle Serienfertigung Kompakte Bauweise. Hohe […]
220 Tonnen Kaltkammer Druckgussmaschine | 220 Tonnen Kaltkammer-Aluminium-Druckgussmaschine ZLC-220
ZLC-220 Automatische Kaltkammer-Hochdruck-Druckgussmaschine für Aluminiumkomponenten
220 Tonnen Druckgussmaschine für präzise Aluminiumgussteile und industrielle Serienfertigung
Kompakte Bauweise. Hohe Einspritzgenauigkeit. Entwickelt für effiziente Aluminium-Druckgussproduktion.
Die ZLC-220 Kaltkammer-Hochdruck-Druckgussmaschine ist eine leistungsstarke automatische Druckgussanlage für die Herstellung präziser Aluminiumlegierungskomponenten. Mit einer robusten Schließkraft von 2.200 kN / 220 Tonnen, moderner Hydrauliksteuerung, intelligenter Automatisierung und stabiler Maschinenkonstruktion gewährleistet sie gleichbleibende Gussqualität, hohe Produktivität und langfristige Betriebssicherheit.
Die Maschine eignet sich ideal für Hersteller von Aluminiumgriffen, Beschlagteilen, Elektrogehäusen, Automobilkomponenten, Industriegussteilen und funktionalen Aluminiumbauteilen.
Entwickelt für präzisen Aluminium-Druckguss
Moderne Aluminium-Druckgussprozesse erfordern exakte Kontrolle über:
- Einspritzgeschwindigkeit
- Einspritzdruck
- Formpositionierung
- Schließkraft
- Hydraulikstabilität
Die ZLC-220 wurde entwickelt, um jeden Schritt des Gießzyklus präzise zu steuern. Dadurch werden Ausschussraten reduziert, Bauteilqualität verbessert und Produktionsprozesse effizienter gestaltet.
Leistungsmerkmale & Vorteile

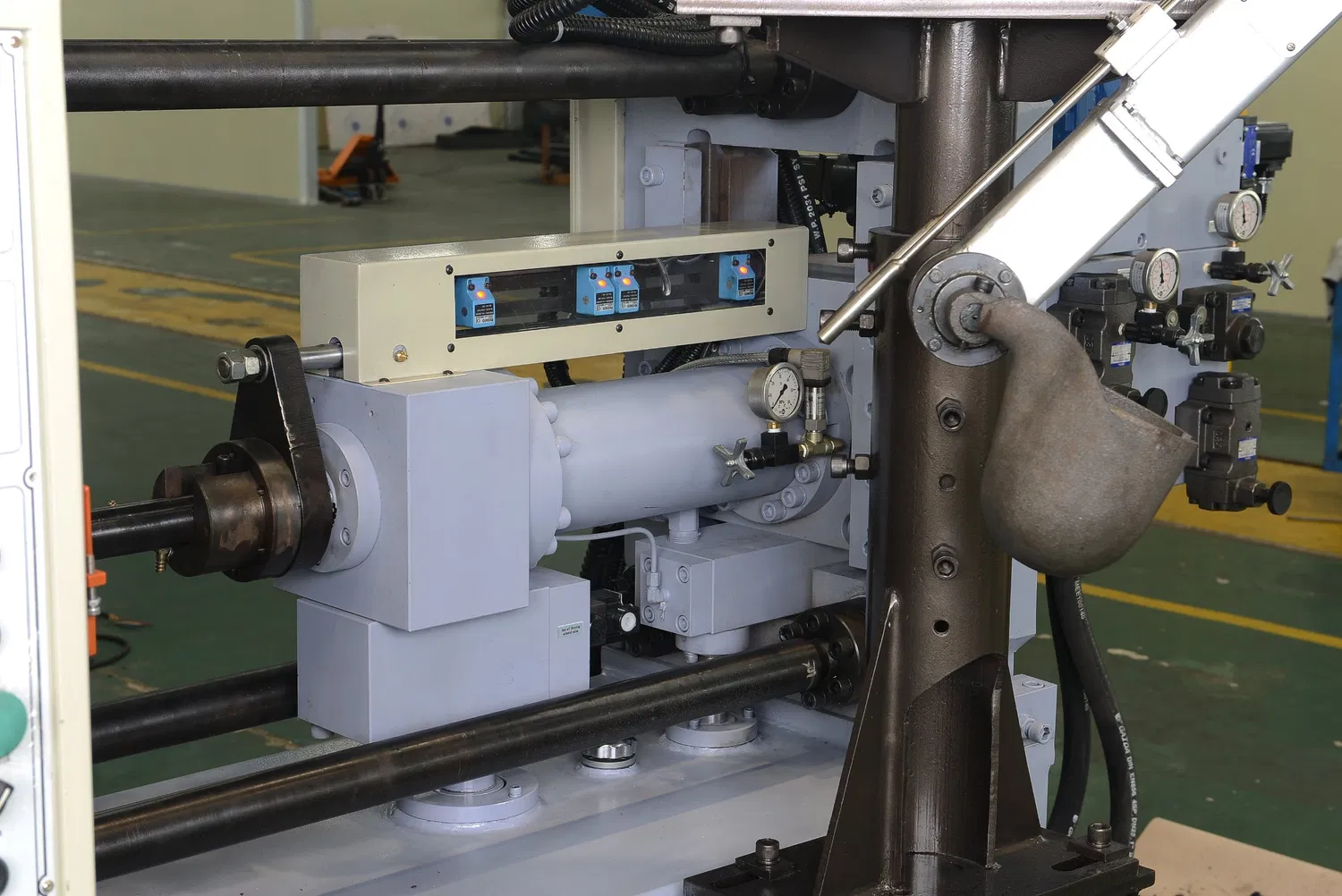

Hochleistungs-Einspritzsystem
Die Einspritzeinheit verwendet großdimensionierte Logikventile und präzise Durchflussregelventile.
Vorteile:
- Schnelle Einspritzreaktion
- Reduzierte Druckschwankungen
- Konstante Schussgenauigkeit
- Verbesserte Oberflächenqualität
- Präzise vierstufige Einspritzregelung
Diese Einspritzarchitektur sorgt für bessere Formfüllung und zuverlässige Produktqualität.
Energieeffizientes Doppelpumpen-Hydrauliksystem
Das Hoch- und Niederdruck-Doppelpumpensystem wurde für stabile Leistung bei reduziertem Energieverbrauch entwickelt.
Vorteile:
- Geringerer Energieverbrauch
- Niedrigere Betriebskosten
- Stabile Hydraulikleistung
- Verbesserte Produktionseffizienz
- Reduzierter Geräuschpegel
Intelligente hydraulische Steuerung
Die Haupt-Hydraulik nutzt eine doppelte Proportionalsteuerung, wodurch zentrale Maschinenparameter separat geregelt werden können.
Einstellbar sind:
- Druckwerte
- Bewegungsgeschwindigkeiten
- Einspritzparameter
- Maschinenfunktionen
Dadurch lässt sich die Maschine präzise an unterschiedliche Formen, Legierungen und Bauteilgeometrien anpassen.
Automatisches Zentralschmiersystem
Das programmierbare Schmiersystem versorgt bewegliche Komponenten automatisch entsprechend den Betriebszyklen.
Vorteile:
- Reduzierter Komponentenverschleiß
- Längere Maschinenlebensdauer
- Geringerer Wartungsaufwand
- Höhere Betriebssicherheit
Intelligente Formverstellung
Die Formverstellung erfolgt über ein planetarisches Getriebesystem mit Ölmotorantrieb und intelligenter Positionierungssoftware.
Vorteile:
- Einfache Formeinrichtung
- Automatische Formpositionierung
- Schneller Werkzeugwechsel
- Reduzierte Rüstzeiten
- Höhere Produktionseffizienz
Präzise Formpositions-Erkennung
Das Formschließsystem verfügt über ein elektronisches Lineal zur hochgenauen Positionsmessung.
Positioniergenauigkeit: bis zu 0,1 mm
Vorteile:
- Exakte Formpositionierung
- Konstante Gussqualität
- Hohe Wiederholgenauigkeit
- Reduzierte Einrichtfehler
Verstellbares hydraulisches Auswerfersystem
Das hydraulische Auswerfersystem ermöglicht eine präzise einstellbare Auswurfgeschwindigkeit.
Vorteile:
- Sanfter Teileauswurf
- Reduzierte Bauteilbeschädigung
- Bessere Prozesskontrolle
- Höhere Betriebseffizienz

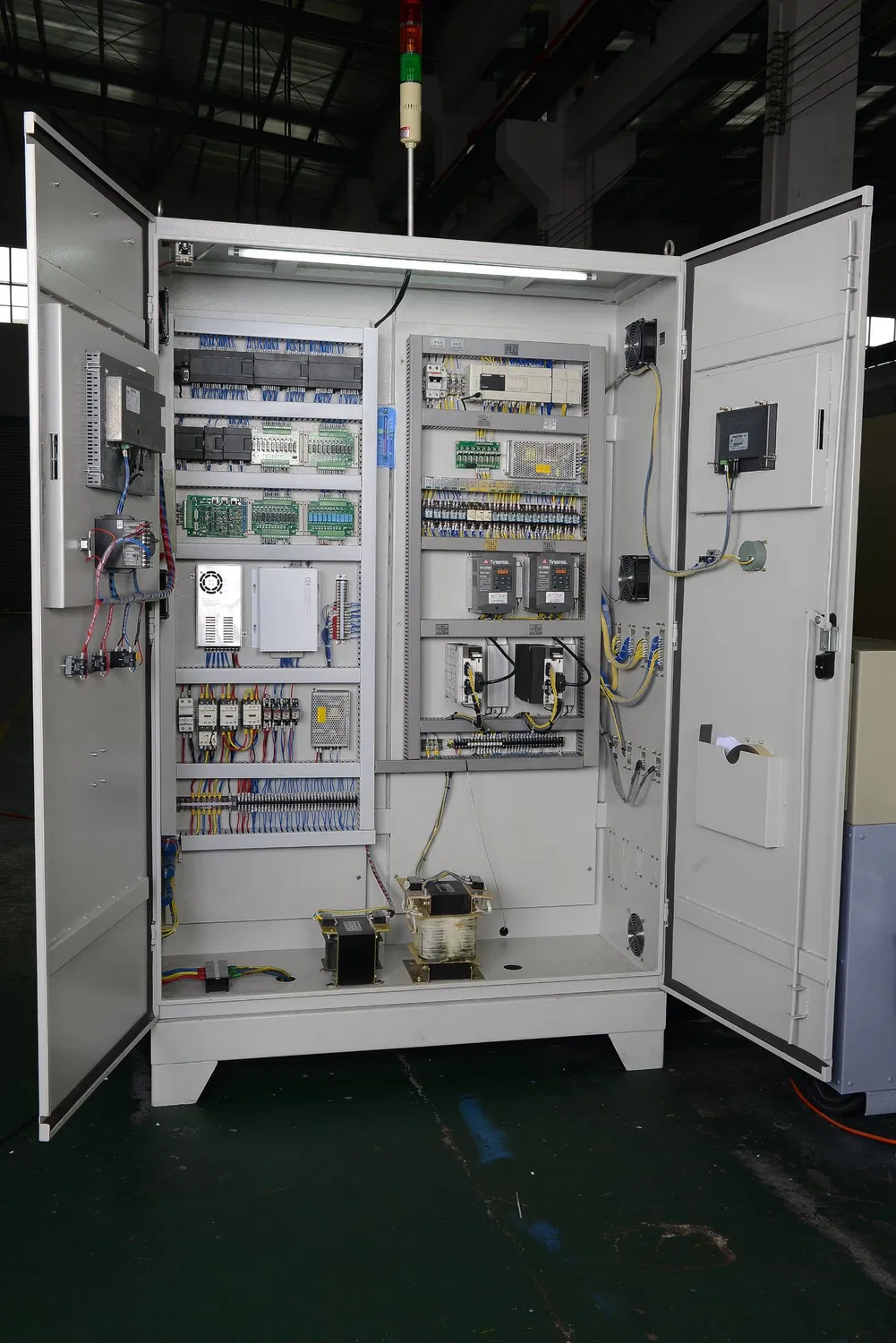

Intelligentes Steuerungssystem
Die ZLC-220 ist mit einem modernen intelligenten Maschinensteuerungssystem ausgestattet.
Zentrale Funktionen:
- Echtzeitüberwachung
- Prozessüberwachung
- Fehlerdiagnose
- Betriebsdatenverwaltung
- Produktionsparametersteuerung
Großes LCD-Bedienfeld
Das großformatige LCD-Display unterstützt:
- Englische Bedienoberfläche
- Chinesische Bedienoberfläche
- Intuitive Navigation
- Einfache Programmierung
Dadurch wird die Bedienung vereinfacht und der Schulungsaufwand reduziert.
Großer Produktionsspeicher
Das Steuerungssystem speichert bis zu:
100 Werkzeugprogramme
Gespeichert werden:
- Einspritzgeschwindigkeiten
- Einspritzdrücke
- Zeitabläufe
- Verfahrwege
- Formhöheneinstellungen
- Produktionskonfigurationen
Dies verkürzt Rüstzeiten bei wiederkehrenden Produktionsaufträgen erheblich.
Selbstdiagnose- und Sicherheitssystem
Das integrierte Diagnosesystem überwacht den Maschinenbetrieb kontinuierlich und erkennt:
- Hardwarefehler
- Mechanische Störungen
- Systemabweichungen
Dadurch können Bediener Probleme schneller identifizieren und Produktionsunterbrechungen reduzieren.
Premium-Komponenten
Die ZLC-220 verwendet hochwertige Komponenten international anerkannter Hersteller.
| Bereich | Komponenten / Hersteller |
|---|---|
| Steuerungssystem | Siemens S7-200 PLC-System, Deutschland |
| Hydraulikkomponenten | YuKen, Japan / Rexroth, Deutschland / Vickers, USA |
| Dichtungskomponenten | Sealtech, Hongkong / Veco, Frankreich |
| Elektrische Komponenten | Schneider Electric, Frankreich |
Diese Ausstattung unterstützt hohe Maschinenverfügbarkeit, stabile Leistung und langfristige Zuverlässigkeit.
Standardkonfiguration
Die Maschine wird geliefert mit:

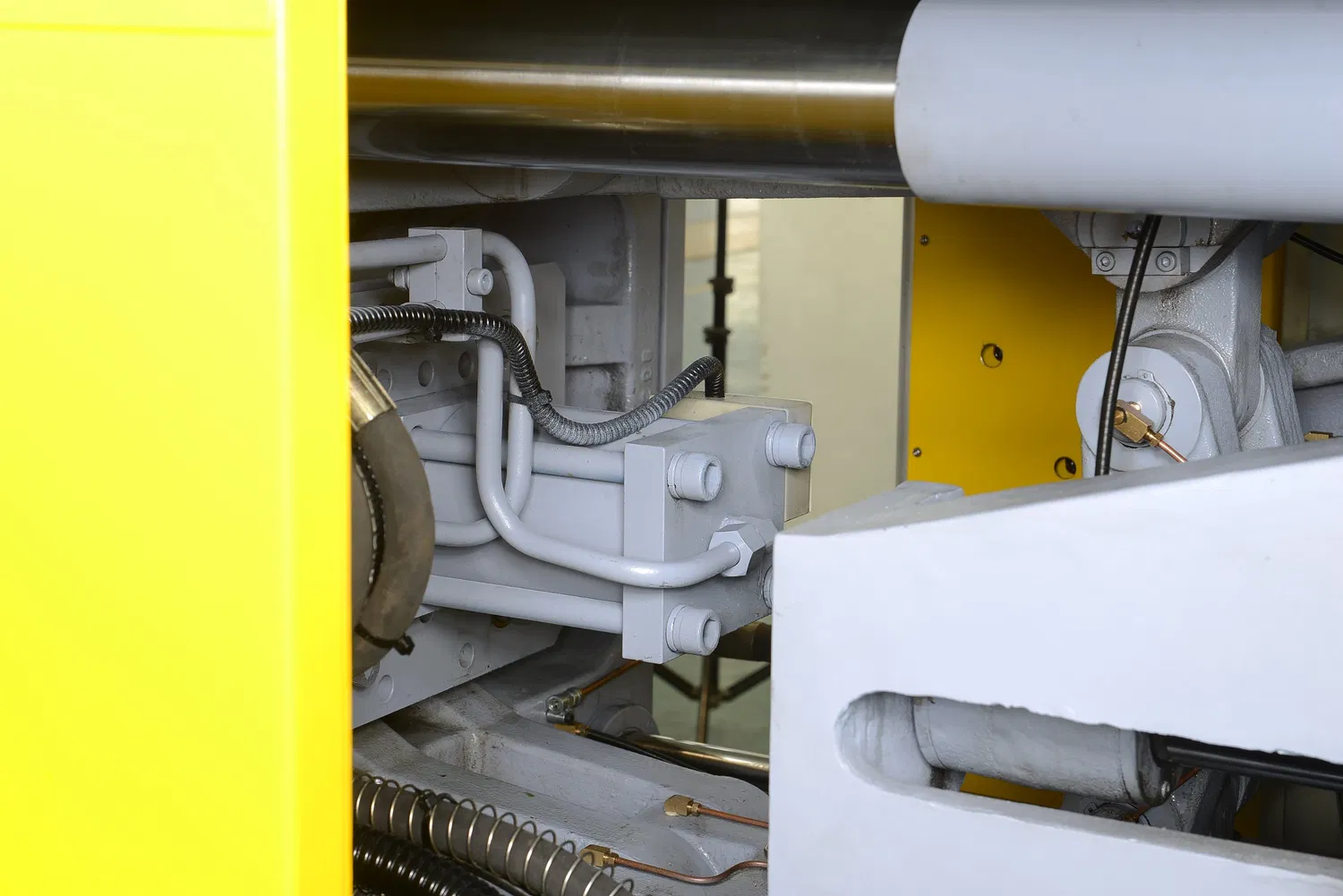

- Doppelkniehebel-Schließmechanismus
- Hochfester Sphäroguss-Aufspannplatte
- Niederdruck-Formschutz
- Hydraulischem Formverstellsystem
- Automatischer Zentralschmierung
- Schnellem hydraulischem Auswerfer
- Kernzugvorrichtung
- Vierstufiger Einspritzsteuerung
- Unabhängigem Kolbenladesystem
- Hydraulischer Anguss-Entnahmeplattform
- Elektronischem Formpositioniersystem
- Energiesparendem Doppelpumpen-Hydrauliksystem
Typische Einsatzbereiche
Die ZLC-220 Kaltkammer-Druckgussmaschine eignet sich besonders für die Herstellung präziser Aluminiumbauteile.
Aluminiumgriffe
- Türgriffe
- Möbelgriffe
- Dekorative Beschläge
Automobilkomponenten
- Halterungen
- Montageteile
- Präzisionsgussteile
Elektroprodukte
- Elektrogehäuse
- Steckverbinder
- Wärmeableitende Bauteile
Industriebeschläge
- Mechanische Fittings
- Schlosskomponenten
- Funktionale Gussteile
Konsumgüter
- Haushaltsgerätekomponenten
- Dekorative Metallteile
- Strukturbauteile aus Aluminium
Technische Daten
Schließeinheit
| Spezifikation | Wert |
|---|---|
| Modell | ZLC-220 |
| Schließkraft | 2.200 kN |
| Formöffnungsweg | 380 mm |
| Auswerferkraft | 121 kN |
| Auswerferhub | 85 mm |
| Formhöhenbereich | 200–600 mm |
| Aufspannplattengröße | 755 × 840 mm |
| Holmabstand | 510 × 510 mm |
Einspritzeinheit
| Spezifikation | Wert |
|---|---|
| Schussposition | 0 / -125 mm |
| Einspritzhub | 400 mm |
| Nachdruckkraft | 290 kN |
| Kolbendurchmesser | 50 / 60 / 70 mm |
| Aluminium-Schussgewicht | 1,35 / 1,95 / 2,65 kg |
| Gießdruck | 147 / 102 / 87 MPa |
| Gießfläche | 149–252 cm² |
| Maximale Gießfläche | 550 cm² |
| Kammerflanschdurchmesser | 110 mm |
| Kammerflanschüberstand | 10 mm |
| Kolbeneindringtiefe | 145 mm |
Allgemeine Spezifikationen
| Spezifikation | Wert |
|---|---|
| Maschinentyp | Kaltkammer-Druckgussmaschine |
| Automatisierungsgrad | Automatisch |
| Hauptmotorleistung | 15 kW |
| Arbeitsdruck | 14 MPa |
| Öltankvolumen | 550 L |
| Maschinenabmessungen | 5700 × 1500 × 2600 mm |
| Maschinengewicht | 8 Tonnen |
| Garantie | 12 Monate |
Installation, Schulung & Kundendienst
Für eine reibungslose Inbetriebnahme stehen umfassende Serviceleistungen zur Verfügung:
- Unterstützung bei der Maschineninstallation
- Inbetriebnahme vor Ort
- Bedienerschulung
- Produktionsstart-Begleitung
- Technische Beratung
- Ersatzteilservice
Auf Wunsch können geschulte Techniker nach Lieferung zur Einrichtung und Bedienereinweisung entsandt werden.
Warum die ZLC-220 wählen?
Die ZLC-220 bietet ein ausgewogenes Verhältnis aus Schließkraft, Einspritzpräzision, Automatisierung und Wirtschaftlichkeit. Sie ist ideal für Hersteller, die hochwertige Aluminiumgussteile mit stabiler Qualität und effizientem Energieeinsatz produzieren möchten.
Dank intelligenter Steuerung, energiesparender Hydraulik, hochwertiger Komponenten und robuster Maschinenkonstruktion ist die ZLC-220 eine zuverlässige Investition für moderne Druckgussbetriebe.
Garantie & Technischer Support
Die Maschine wird mit einer 12-monatigen Herstellergarantie geliefert.
Der technische Support umfasst:
- Fehlerdiagnose
- Installationsberatung
- Ersatzteilverfügbarkeit
- Wartungsberatung
- Produktionsoptimierung
Individuelles Angebot anfordern
Unsere technischen Fachberater unterstützen Sie gerne bei der Auswahl der passenden Maschinenkonfiguration, Werkzeugkompatibilität, Automatisierung und Installationsplanung. Kontaktieren Sie uns für ein individuell auf Ihre Druckgussproduktion abgestimmtes Angebot.
