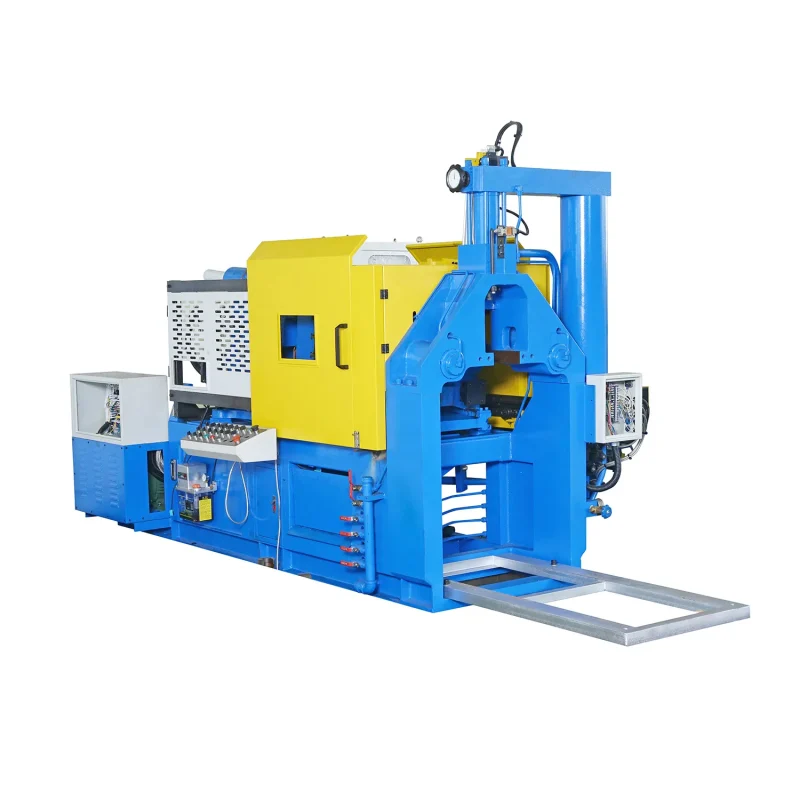

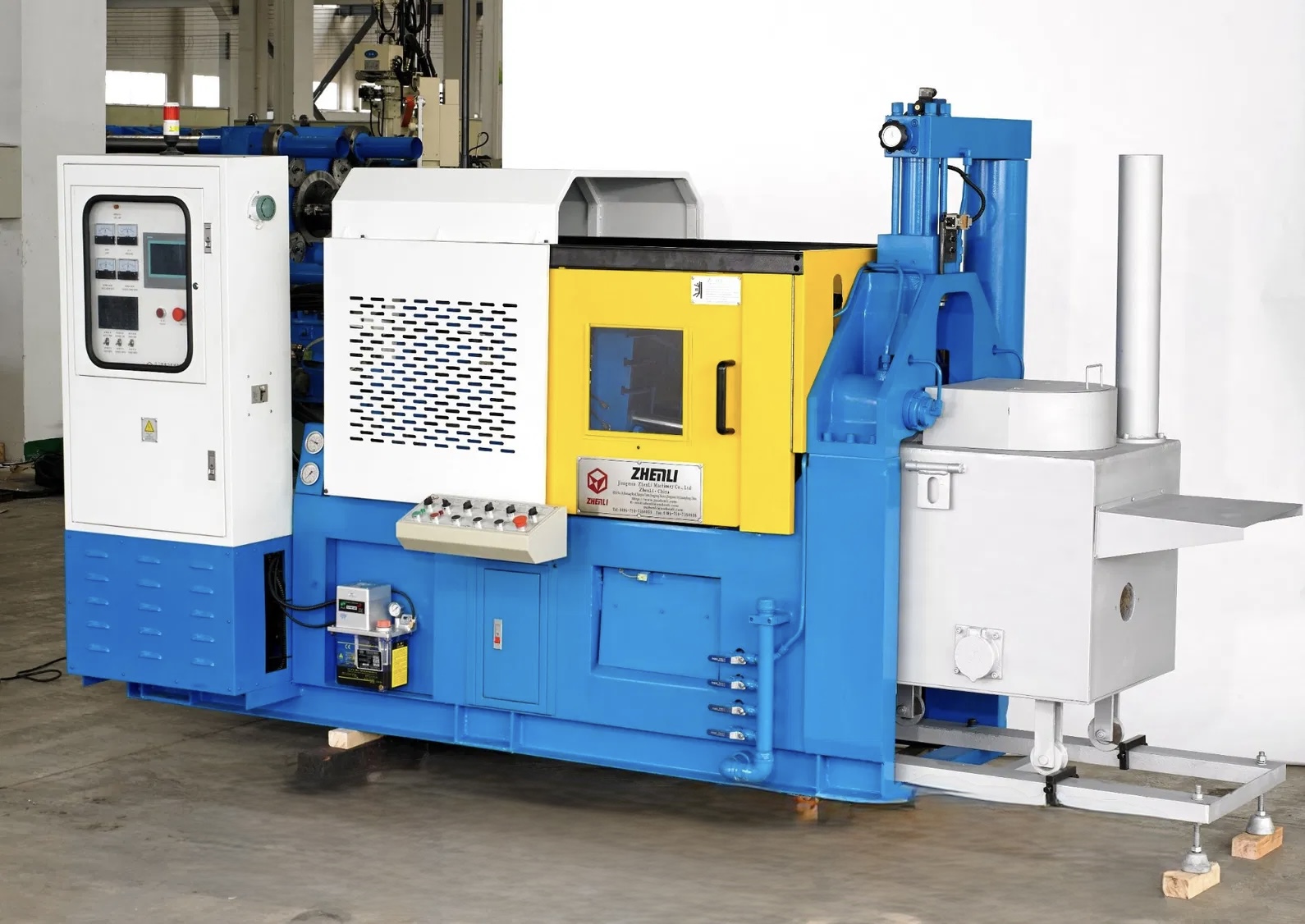

90 Tonnen Druckgussmaschine ZL-90
90T Warmkammer-Druckgussmaschine für Zink- und Bleilegierungen
Hochleistungs-Warmkammer-Druckgussmaschine ZL-90 für präzise Zink- und Bleigussproduktion
Präziser Druckguss. Intelligente Steuerung. Entwickelt für kontinuierliche Serienproduktion.
Die ZL-90 Warmkammer-Druckgussmaschine ist eine vollautomatische Hochleistungsanlage für die industrielle Herstellung von Zink- und Bleilegierungsteilen. Sie wurde für hohe Produktionsmengen, kurze Zykluszeiten und dauerhaft stabile Gussqualität entwickelt.
Mit einer Schließkraft von 900 kN, einem intelligenten PLC-Steuerungssystem, mehrstufiger Einspritzregelung und moderner Hydrauliktechnologie bietet die ZL-90 eine zuverlässige Lösung für anspruchsvolle Druckgussanwendungen in der Serienfertigung.
Die Maschine eignet sich ideal für Hersteller von Beschlägen, Automobilkomponenten, Elektrozubehör, Sanitärarmaturen, Dekorteilen, Industriekomponenten und präzisen Metallgussteilen.
Entwickelt für effiziente Warmkammer-Druckgussprozesse
Die ZL-90 wurde speziell für Warmkammer-Druckgussanwendungen entwickelt, bei denen Produktionsgeschwindigkeit, Wiederholgenauigkeit und präzise Prozesssteuerung entscheidend sind.
Typische Anwendungen:
- Zinkdruckguss
- Bleilegierungs-Druckguss
- Elektrokomponenten
- Schloss- und Beschlagfertigung
- Automobilzubehör
- Dekorative Metallprodukte
- Sanitär- und Installationskomponenten
- Maschinenbaukomponenten
- Konsumgüter aus Metall
- Präzisionsgussteile
Das präzise Hydraulik- und Einspritzsystem sorgt für gleichmäßigen Metallfluss, stabile Formfüllung und hochwertige Oberflächenqualität.
Leistungsmerkmale & Vorteile

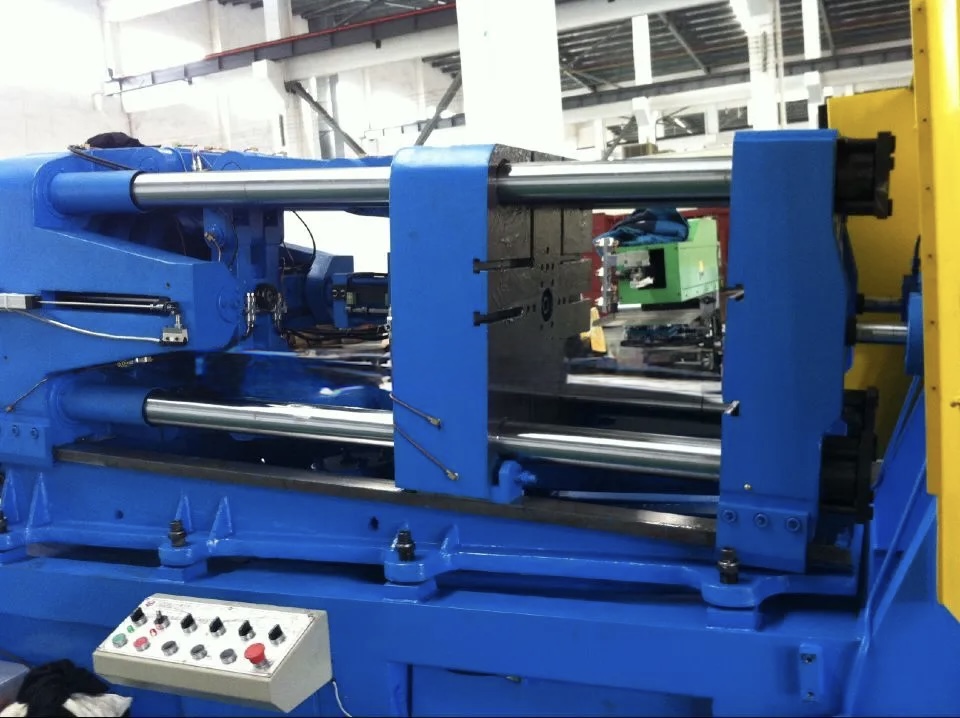

900 kN Hochleistungs-Schließeinheit
Die ZL-90 verfügt über eine robuste Doppelkniehebel-Schließeinheit aus hochfestem Sphäroguss.
Vorteile:
- Hohe Schließsteifigkeit
- Verbesserter Formschutz
- Stabile Einspritzleistung
- Reduzierte Gratbildung
- Konstante Gussqualität
Mit einer Schließkraft von 900 kN / 90 Tonnen eignet sich die Maschine für ein breites Spektrum an Zink- und Bleigussanwendungen.
Intelligente mehrstufige Einspritzsteuerung
Das Einspritzsystem ist für präzise Prozesskontrolle und schnelle Reaktionszeiten ausgelegt.
Es umfasst:
- Großdimensionierte Logikventile
- Präzise Durchflussregelventile
- Vierstufige Einspritzregelung
- Unabhängige Druckregelung
Vorteile:
- Schnellere Einspritzreaktion
- Reduzierte Hydraulikvibrationen
- Verbesserte Formfüllung
- Höhere Oberflächenqualität der Gussteile
Dadurch lässt sich die Maschine optimal an unterschiedliche Werkzeuge, Bauteilgeometrien und Legierungen anpassen.

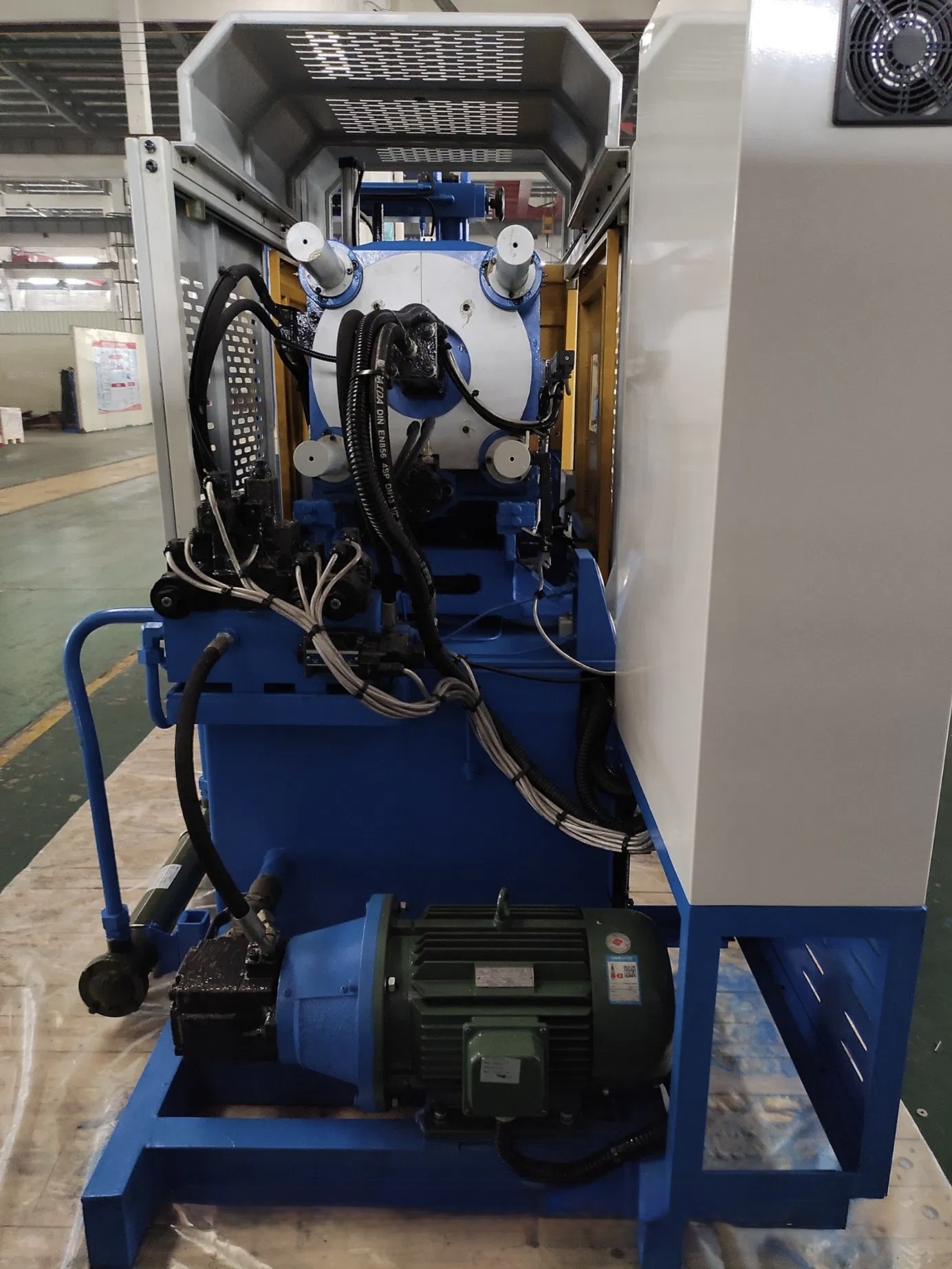

Energieeffizientes Doppel-Pumpen-Hydrauliksystem
Die ZL-90 nutzt ein kombiniertes Hoch- und Niederdruck-Doppelpumpensystem.
Wichtige Vorteile:
- Reduzierter Energieverbrauch
- Höhere hydraulische Effizienz
- Schnellere Maschinenreaktion
- Geringere Betriebskosten
- Reduzierter Geräuschpegel
Dieses System unterstützt eine wirtschaftliche Serienproduktion bei dauerhaft stabiler Maschinenleistung.
Automatische intelligente Formverstellung
Die Formverstellung erfolgt über einen Planetentrieb, der von einem separaten Hydraulikmotor angetrieben wird.
Funktionen:
- Automatische Formpositionierung
- Intelligente Berechnung der Formhöhe
- Schneller Werkzeugwechsel
- Reduzierte Rüstzeiten
Dadurch wird der Wechsel zwischen unterschiedlichen Produktionsaufträgen deutlich effizienter.
Präzise Hydraulikregelung
Die doppelte Proportionalsteuerung ermöglicht eine exakte Einstellung zentraler Maschinenfunktionen.
Regelbar sind:
- Einspritzdruck
- Einspritzgeschwindigkeit
- Formöffnungsgeschwindigkeit
- Formschließgeschwindigkeit
- Auswerferfunktionen
So kann der Bediener die Prozessparameter optimal auf Form, Material und Produktanforderung abstimmen.

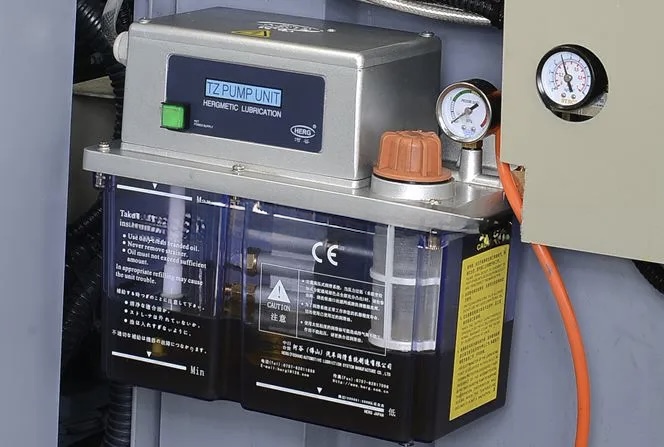

Automatisches Zentralschmiersystem
Das integrierte Schmiersystem versorgt bewegliche Komponenten automatisch abhängig vom Maschinenzyklus.
Vorteile:
- Reduzierter Wartungsaufwand
- Längere Maschinenlebensdauer
- Besserer Schutz mechanischer Komponenten
- Konstante Schmierleistung
Dadurch bleibt die Maschine auch bei hoher Auslastung zuverlässig und verschleißarm.
Verstellbares hydraulisches Auswerfersystem
Die hydraulische Auswerfereinheit ermöglicht einen kontrollierten und gleichmäßigen Teileauswurf.
Vorteile:
- Einstellbare Auswurfgeschwindigkeit
- Ruhiger Bewegungsablauf
- Schonende Teileentnahme
- Verbesserter Formschutz
- Konstante Produktionsqualität

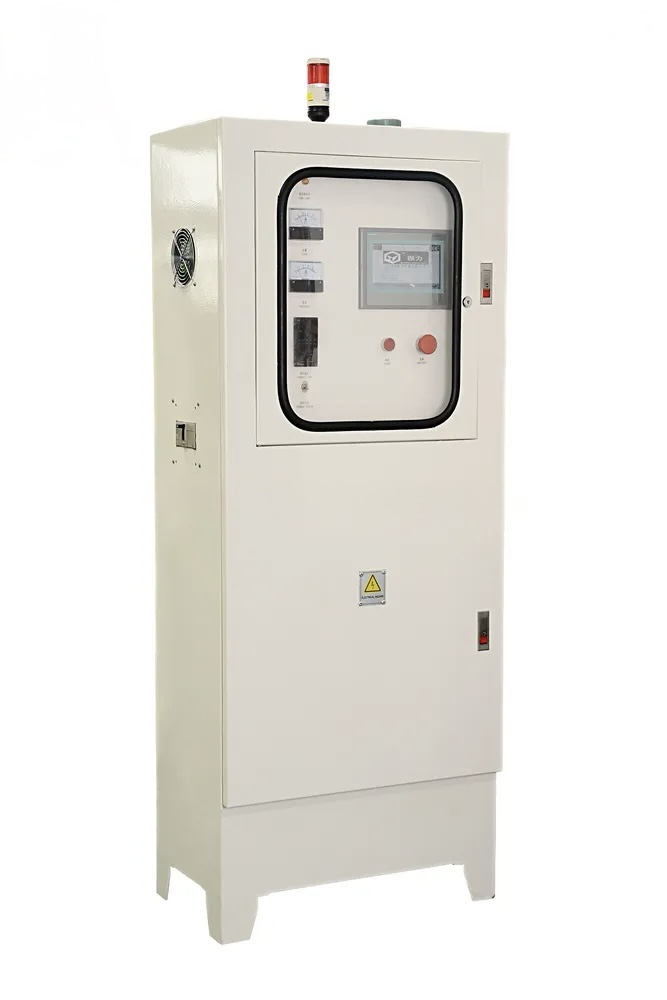

Intelligentes PLC-Steuerungssystem
Die ZL-90 ist mit einem modernen computergestützten Steuerungssystem ausgestattet, das eine effiziente Produktionsüberwachung ermöglicht.
Zentrale Funktionen:
- Echtzeitüberwachung der Maschine
- Präzise Parametereinstellung
- Fehlerdiagnose mit Alarmsystem
- Mehrsprachige Bedienoberfläche
- Optimierung der Produktionsprozesse
Das große LCD-Bedienfeld unterstützt eine einfache Bedienung in Chinesisch und Englisch.
Speicherung von Produktionsdaten
Das Steuerungssystem kann bis zu:
100 Werkzeugprogramme
speichern.
Gespeichert werden unter anderem:
- Einspritzzeiten
- Druckeinstellungen
- Verfahrwege
- Formhöhen
- Zykluskonfigurationen
- Geschwindigkeitsparameter
Dies reduziert Rüstzeiten und erleichtert wiederkehrende Produktionsaufträge erheblich.
Hochpräzise Formpositionierung
Das integrierte elektronische Lineal sorgt für präzise Formpositionierung.
Positioniergenauigkeit: 0,1 mm
Vorteile:
- Konstantes Formschließen
- Verbesserte Maßhaltigkeit
- Weniger Nachjustierung
- Höhere Wiederholgenauigkeit
Premium-Komponentenausstattung
Die ZL-90 verwendet international bewährte Industriekomponenten für hohe Betriebssicherheit.
| Bereich | Komponenten / Hersteller |
|---|---|
| Steuerungssystem | Siemens 200 PLC-System, Deutschland |
| Hydraulikkomponenten | YUKEN, Japan / Rexroth, Deutschland / Vickers, USA |
| Elektrische Komponenten | Schneider Electric, Frankreich |
| Dichtungssysteme | Sealtech, Hongkong / Veco, Frankreich |
Diese Ausstattung unterstützt eine stabile, langlebige und wartungsfreundliche Produktion.
Technische Daten
| Spezifikation | ZL-90 |
|---|---|
| Maschinentyp | Warmkammer-Druckgussmaschine |
| Modell | ZL-90 |
| Schließkraft | 900 kN |
| Formöffnungsweg | 268 mm |
| Auswerferkraft | 60 kN |
| Maximaler Auswerferhub | 65 mm |
| Formhöhenbereich | 140–350 mm |
| Holmendurchmesser | 60 mm |
| Abstand zwischen den Holmen | 360 × 360 mm |
| Einspritzposition | 0 / -50 mm |
| Kolbenhub | 130 mm |
| Querhub | 210 mm |
| Maximale Einspritzkraft | 65 kN |
| Hydraulikdruck | 13 MPa |
| Motorleistung | 11 kW |
| Öltankvolumen | 220 L |
| Akkumulatorkapazität | 20 L |
| Maschinengewicht | 4.200 kg |
| Maschinenabmessungen | 4050 × 1550 × 1920 mm |
Gussleistung
| Spezifikation | Wert |
|---|---|
| Maximales Schussgewicht | 1,2–1,4 kg |
| Tiegelkapazität Zink | 400 kg |
| Dieselofen-Verbrauch | 4,8 kg/h |
| Elektroofen-Verbrauch | 30 kW |
Standardausstattung
Im Lieferumfang enthalten:
- Doppelkniehebel-Schließeinheit
- Vierstufiges Einspritzkontrollsystem
- Intelligentes PLC-Steuerungssystem
- Automatisches Schmiersystem
- Hydraulisches Auswerfersystem
- Kernzugvorrichtung
- Automatisches Formverstellsystem
- Energiesparendes Doppelpumpen-Hydrauliksystem
- Elektronisches Formpositionierlineal
- LCD-Bedienanzeige
Typische Einsatzbereiche
Die ZL-90 Warmkammer-Druckgussmaschine eignet sich für die Herstellung zahlreicher Zink- und Bleigusskomponenten.
Zinkdruckgussteile
- Schlösser
- Scharniere
- Griffe
- Dekorative Beschläge
Automobilkomponenten
- Halterungen
- Steckverbinder
- Präzisionsbeschläge
- Kleine Funktionsbauteile
Elektrokomponenten
- Schaltergehäuse
- Verbindungselemente
- Elektrische Fittings
Industrieprodukte
- Mechanische Bauteile
- Maschinenzubehör
- Konsumgüter aus Metall
Warum die ZL-90 Druckgussmaschine wählen?
Die ZL-90 kombiniert intelligente Automatisierung, moderne Hydrauliktechnologie und hochwertige internationale Komponenten zu einer leistungsfähigen Lösung für den industriellen Warmkammer-Druckguss.
Ihre präzise Einspritzregelung, robuste Schließeinheit und effiziente Produktionssteuerung helfen Herstellern dabei, höhere Ausbringung, bessere Gussqualität und reduzierte Betriebskosten zu erreichen.
Ob für Zinkdruckgussteile, Elektrokomponenten, Automobilteile, Sanitärarmaturen oder industrielle Präzisionsteile – die ZL-90 bietet die Zuverlässigkeit, Präzision und Produktivität, die moderne Druckgussbetriebe benötigen.
Installation, Schulung & Technischer Support
Für eine erfolgreiche Inbetriebnahme stehen professionelle Serviceleistungen zur Verfügung:
- Maschineninstallation
- Inbetriebnahmeunterstützung
- Bedienerschulung
- Prozessoptimierung
- Technische Fehlerdiagnose
- Ersatzteilberatung
Auf Wunsch kann nach Maschinenlieferung ein qualifizierter Techniker zum Kundenstandort entsandt werden.
Garantie
Die ZL-90 wird mit folgender Garantie geliefert:
| Garantieumfang | Dauer |
|---|---|
| Hauptmaschinenkomponenten | 12 Monate |
| Verschleiß- und Verbrauchsteile | 3 Monate |
Die Garantie gilt bei sachgemäßem Betrieb und ordnungsgemäßer Wartung.
Individuelles Angebot anfordern
Unsere technischen Fachberater unterstützen Sie gerne bei der Auswahl der passenden Maschinenkonfiguration, Legierungsanforderung, Ofenausführung und Automatisierungslösung. Kontaktieren Sie uns für ein individuell auf Ihre Fertigung abgestimmtes Angebot.
