CNC Elektrohydraulische Abkantpresse für Blechbearbeitung
CNC-Hydraulik-Abkantpresse | CNC elektrohydraulische Servo-Abkantpresse – 10,5 FT Blechbiegemaschine
CNC elektrohydraulische Servo-Abkantpresse für präzise Blechumformung und industrielle Metallverarbeitung
Höchste Biegegenauigkeit. Intelligente CNC-Steuerung. Industrielle Leistungsfähigkeit für moderne Fertigungsbetriebe.

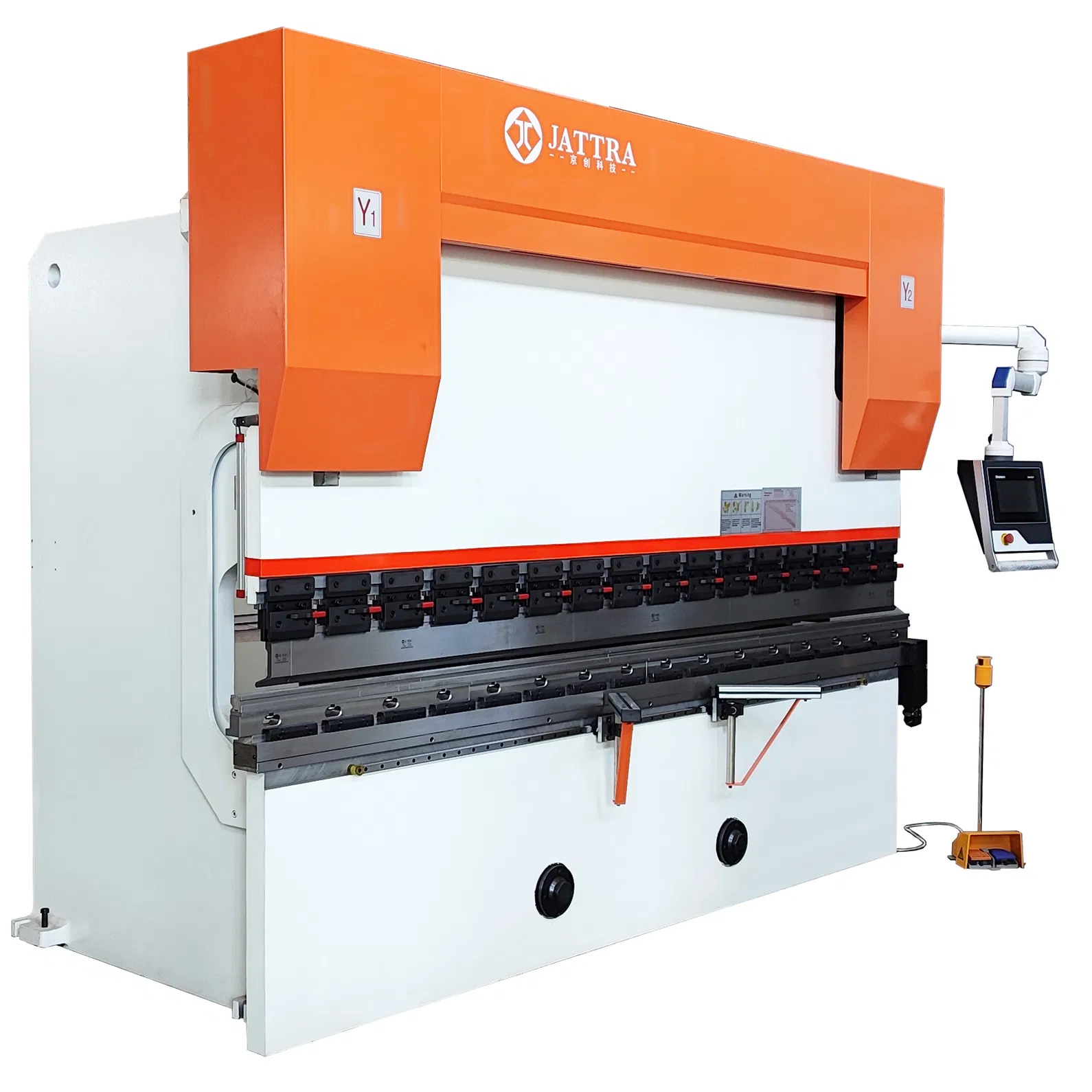

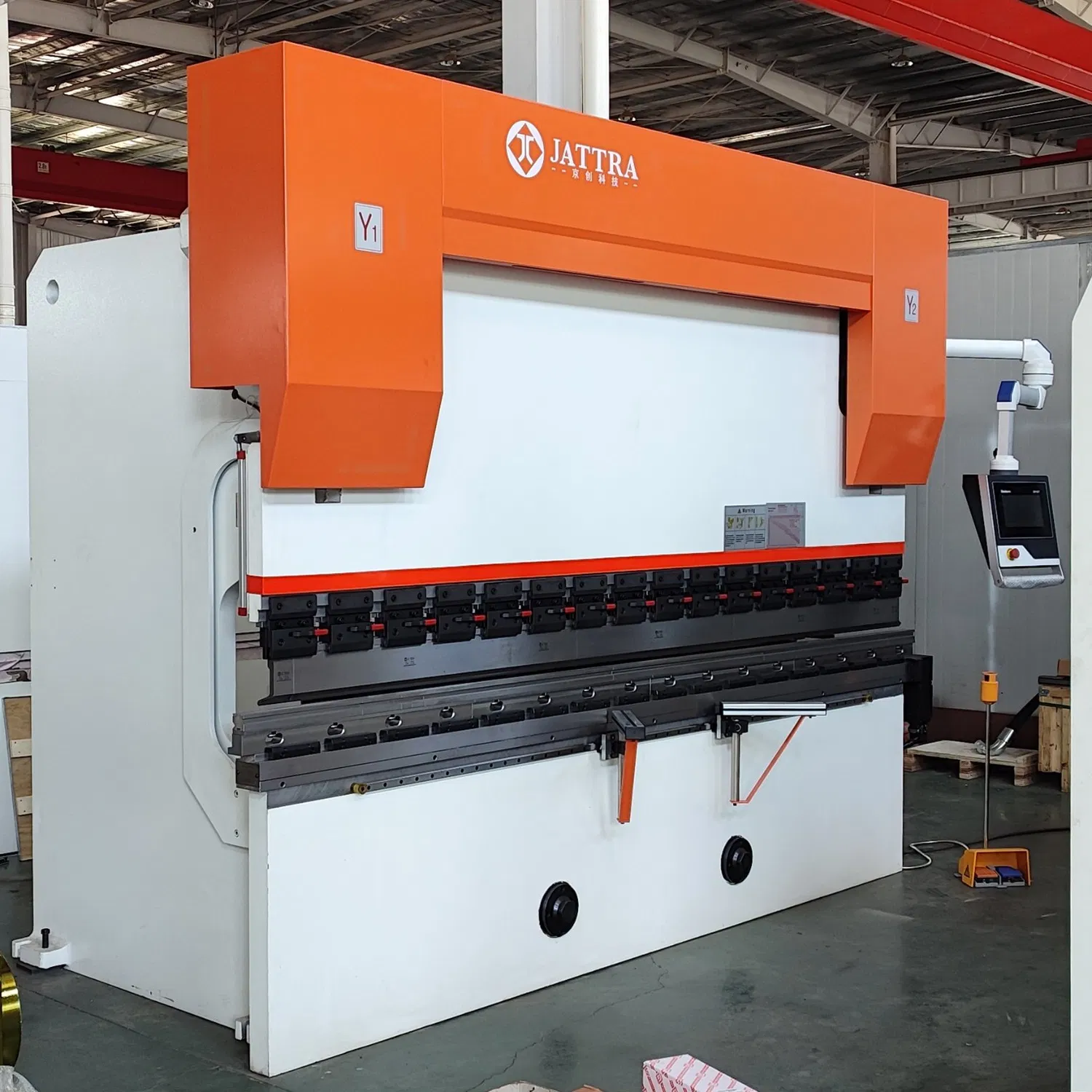

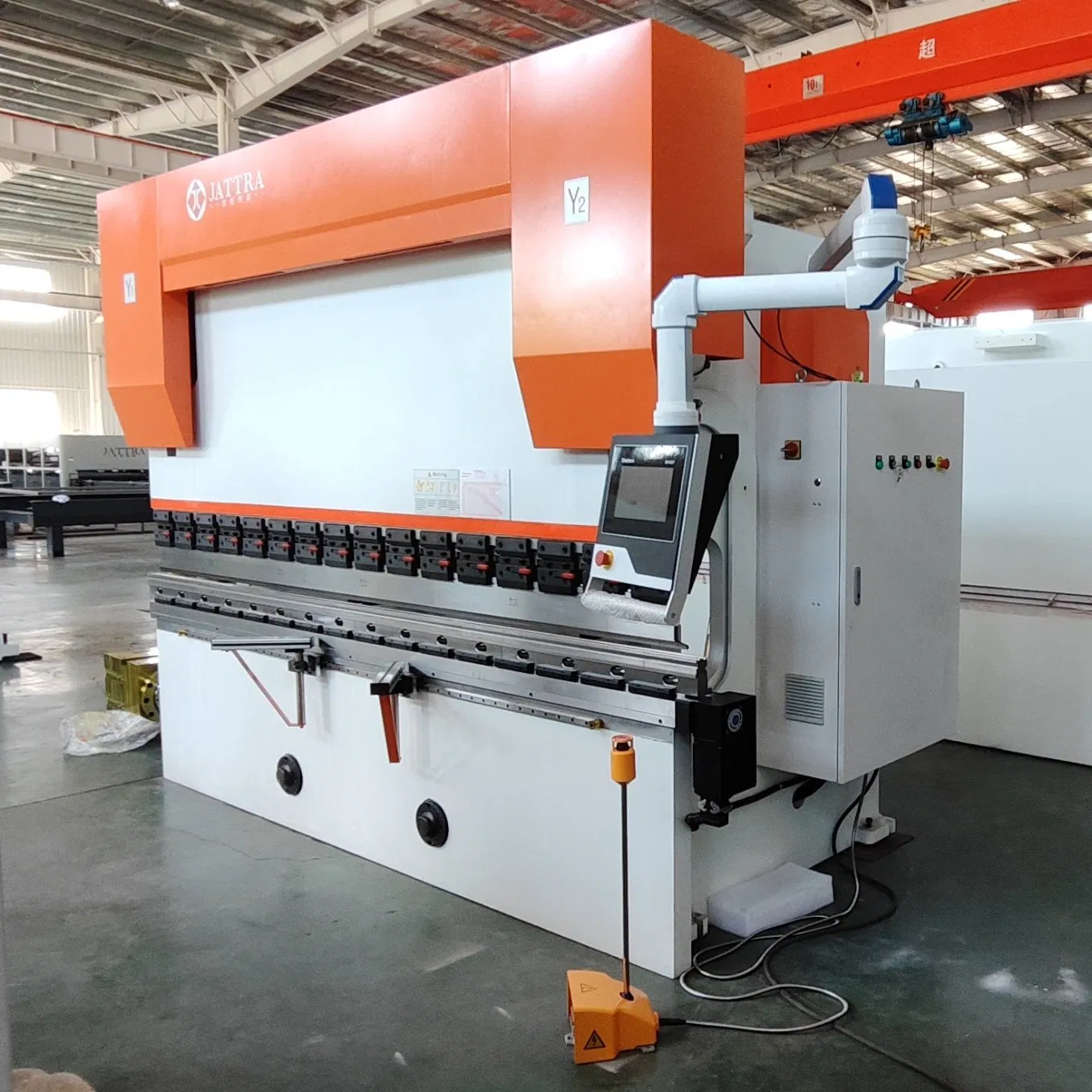

Die JATTRA CNC elektrohydraulische Servo-Abkantpresse ist eine hochpräzise Lösung für professionelle Blechbiegeprozesse in Werkstätten, Metallverarbeitungsbetrieben, Industrieunternehmen und anspruchsvollen Produktionsumgebungen. Durch die Kombination aus moderner elektrohydraulischer Synchronisationstechnologie, leistungsstarkem Servo-Hydraulikantrieb und dem bewährten Delem DA-53T CNC-Steuerungssystem liefert diese Maschine außergewöhnliche Biegegenauigkeit, Wiederholpräzision und Fertigungseffizienz.
Die Maschine eignet sich für die Verarbeitung von Kohlenstoffstahl, Edelstahl, Aluminium, Kupfer, Messing und verschiedenen Legierungsmetallen. Mit Arbeitsbreiten und Presskraftkonfigurationen von 40 Tonnen bis 320 Tonnen sowie kundenspezifischen Lösungen bis zu 12.000 mm Arbeitslänge bietet sie maximale Flexibilität für unterschiedlichste Produktionsanforderungen.
Entwickelt für professionelle Blechbearbeitung
Präzises Abkanten ist in modernen Fertigungsprozessen entscheidend, wenn Maßgenauigkeit, Wiederholbarkeit und Oberflächenqualität unmittelbar die Produktqualität beeinflussen. Die JATTRA CNC-Abkantpresse wurde für zuverlässige Serienfertigung und anspruchsvolle Einzelteilproduktion entwickelt.
Typische Einsatzbereiche:
- Blechbearbeitung
- Metallverarbeitung
- Schaltschrankfertigung
- Lüftungs- und HVAC-Fertigung
- Automobilkomponenten
- Landmaschinenbau
- Architektonischer Metallbau
- Edelstahlverarbeitung
- Stahlbaukomponenten
- Aerospace-Komponentenfertigung
Leistungsmerkmale & Vorteile
Elektrohydraulisches Servo-Synchronisationssystem
Die Maschine nutzt ein hochentwickeltes elektrohydraulisches Synchronisationssystem, um die Bewegung des Oberbalkens präzise zu steuern.
Vorteile:
- Hervorragende Biegekonsistenz
- Hohe Wiederholgenauigkeit
- Reduzierter Materialausschuss
- Gleichmäßige Druckverteilung
- Ruhiger Maschinenlauf
- Verbesserte Produktionsqualität
Diese Technologie sorgt für exakte Biegewinkel über die gesamte Werkstücklänge.
Delem DA-53T CNC-Steuerung
Das Herzstück der Maschine ist die international bewährte Delem DA-53T CNC-Steuerung.
Wichtige Vorteile:
- Mehrstufige Programmierung
- Touchscreen-Bedienung
- Automatische Biegefolgenberechnung
- Echtzeit-Anpassung von Produktionsparametern
- Hohe Bedienerfreundlichkeit
- Reduzierte Einrichtzeiten
Die Steuerung vereinfacht komplexe Biegeprozesse und erhöht die Produktivität im täglichen Betrieb.

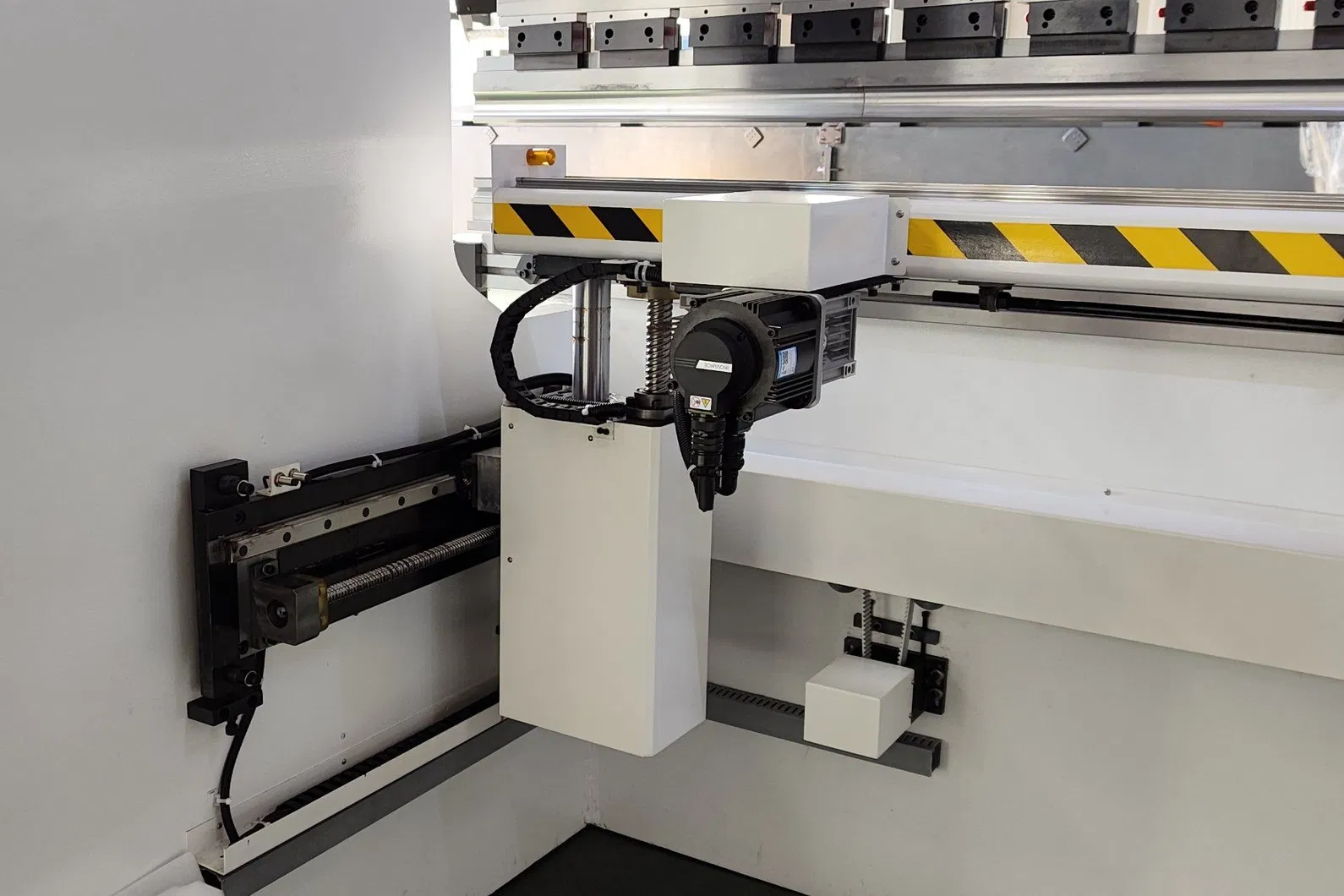

Hochpräzises Hinteranschlagsystem
Das CNC-gesteuerte Hinteranschlagsystem gewährleistet eine exakte Positionierung des Werkstücks.
Ausgestattet mit:
- Kugelgewindetrieb
- Präzisions-Linearschienen
- Mehrachsiger Positionierung
- Vier-Finger-Hinteranschlag
Achskonfiguration:
| Achse | Funktion |
|---|---|
| Y1-Achse | Steuerung linke Oberbalkenbewegung |
| Y2-Achse | Steuerung rechte Oberbalkenbewegung |
| X-Achse | Hinteranschlag-Vor-/Rückbewegung |
| R-Achse | Hinteranschlag-Höhenverstellung |
| V-Achse | Automatische Bombierung / Durchbiegungskompensation |
Automatische Bombierungskompensation
Die integrierte V-Achse korrigiert automatisch die Durchbiegung des Maschinenrahmens während des Biegevorgangs.
Vorteile:
- Konstante Biegewinkel
- Höhere Genauigkeit bei langen Werkstücken
- Weniger manuelle Nachjustierung
- Bessere Produktqualität
- Stabile Ergebnisse bei unterschiedlichen Materialstärken
Diese Funktion ist besonders wichtig bei breiten Blechen und langen Abkantteilen.
Servo-Hydraulikantrieb mit hoher Effizienz
Der moderne Servo-Hydraulikantrieb bietet schnelle Reaktionszeiten und präzise Bewegungssteuerung.
Vorteile:
- Geringerer Energieverbrauch
- Schnellere Maschinenreaktion
- Verbesserte Bewegungspräzision
- Reduzierte hydraulische Verluste
- Niedrigere Betriebskosten
Im Vergleich zu konventionellen Hydrauliksystemen ermöglicht die Servo-Technologie eine wirtschaftlichere und präzisere Produktion.
Integrierte geschweißte Rahmenkonstruktion
Der Maschinenrahmen wird aus einer schweren geschweißten Stahlkonstruktion gefertigt und nach dem Schweißen spannungsarm behandelt.
Konstruktionsvorteile:
- Hohe strukturelle Steifigkeit
- Reduzierte Vibrationen
- Verbesserte Maschinenstabilität
- Langfristige Maßgenauigkeit
- Hohe Belastbarkeit im Dauerbetrieb
Doppel-V-Werkzeugsystem
Die Maschine wird mit einem flexiblen Doppel-V-Werkzeugsystem geliefert.
Bestehend aus:
- Oberwerkzeug
- Doppel-V-Unterwerkzeug
Vorteile:
- Vielseitige Biegeanwendungen
- Schneller Werkzeugwechsel
- Hohe Anpassungsfähigkeit
- Geeignet für verschiedene Materialstärken
- Effiziente Verarbeitung unterschiedlicher Werkstücke
Verarbeitbare Materialien
Die JATTRA CNC-Abkantpresse eignet sich für das präzise Biegen verschiedenster Metalle:
- Edelstahl
- Kohlenstoffstahl
- Baustahl
- Aluminium
- Kupfer
- Messing
- Legierungsmetalle
Damit ist sie sowohl für leichte Blechbearbeitung als auch für anspruchsvolle industrielle Fertigungsprozesse geeignet.
Verfügbare Modellkonfigurationen
| Modell | Arbeitsbreite | Presskraft |
|---|---|---|
| JC20-40 | Bis 2000 mm | 40 Tonnen |
| JC25-80 | Bis 2500 mm | 80 Tonnen |
| JC32-110 | Bis 3200 mm | 110 Tonnen |
| JC32-170 | Bis 3200 mm | 170 Tonnen |
| JC32-250 | Bis 3200 mm | 250 Tonnen |
| JC41-110 | Bis 4100 mm | 110 Tonnen |
| JC41-170 | Bis 4100 mm | 170 Tonnen |
| JC41-250 | Bis 4100 mm | 250 Tonnen |
| JC41-320 | Bis 4100 mm | 320 Tonnen |
| JC51-170 | Bis 5100 mm | 170 Tonnen |
| JC51-320 | Bis 5100 mm | 320 Tonnen |
| JC61-250 | Bis 6100 mm | 250 Tonnen |
| JC61-320 | Bis 6100 mm | 320 Tonnen |
| Sondermodelle | Bis 12000 mm | Auf Anfrage |
Technische Daten
| Spezifikation | Details |
|---|---|
| Maschinentyp | CNC elektrohydraulische Servo-Abkantpresse |
| Marke | JATTRA |
| CNC-System | Delem DA-53T |
| Antriebssystem | Elektrohydraulischer Servo-Antrieb |
| Schutzart | IPX-8 |
| Positioniergenauigkeit | ±0,02 mm |
| Biegegenauigkeit | ±0,01° |
| Hydrauliksystem | Hochleistungs-Hydrauliksystem |
| Motortyp | Servomotor |
| Achsensteuerung | Y1 + Y2 + X + R + V |
| Werkzeuge | Doppel-V-Ober- und Unterwerkzeuge |
| Hinteranschlag | Vier-Finger-Hinteranschlag |
| Materialauflage | Inklusive |
| Fußpedal | Inklusive |
| Not-Halt-System | Inklusive |
| Laserschutzsystem | Optional |
| Zertifizierungen | CE, ISO 9001:2000, ISO 9001:2008 |
| Garantie | 2 Jahre |
Standardausstattung
Im Lieferumfang enthalten:
- Delem DA-53T CNC-Steuerung
- Servo-Hydraulikantrieb
- Vier-Finger-Hinteranschlag
- Doppel-V-Werkzeugsatz
- Automatische Bombierungskompensation
- Fußpedalsteuerung
- Not-Halt-System

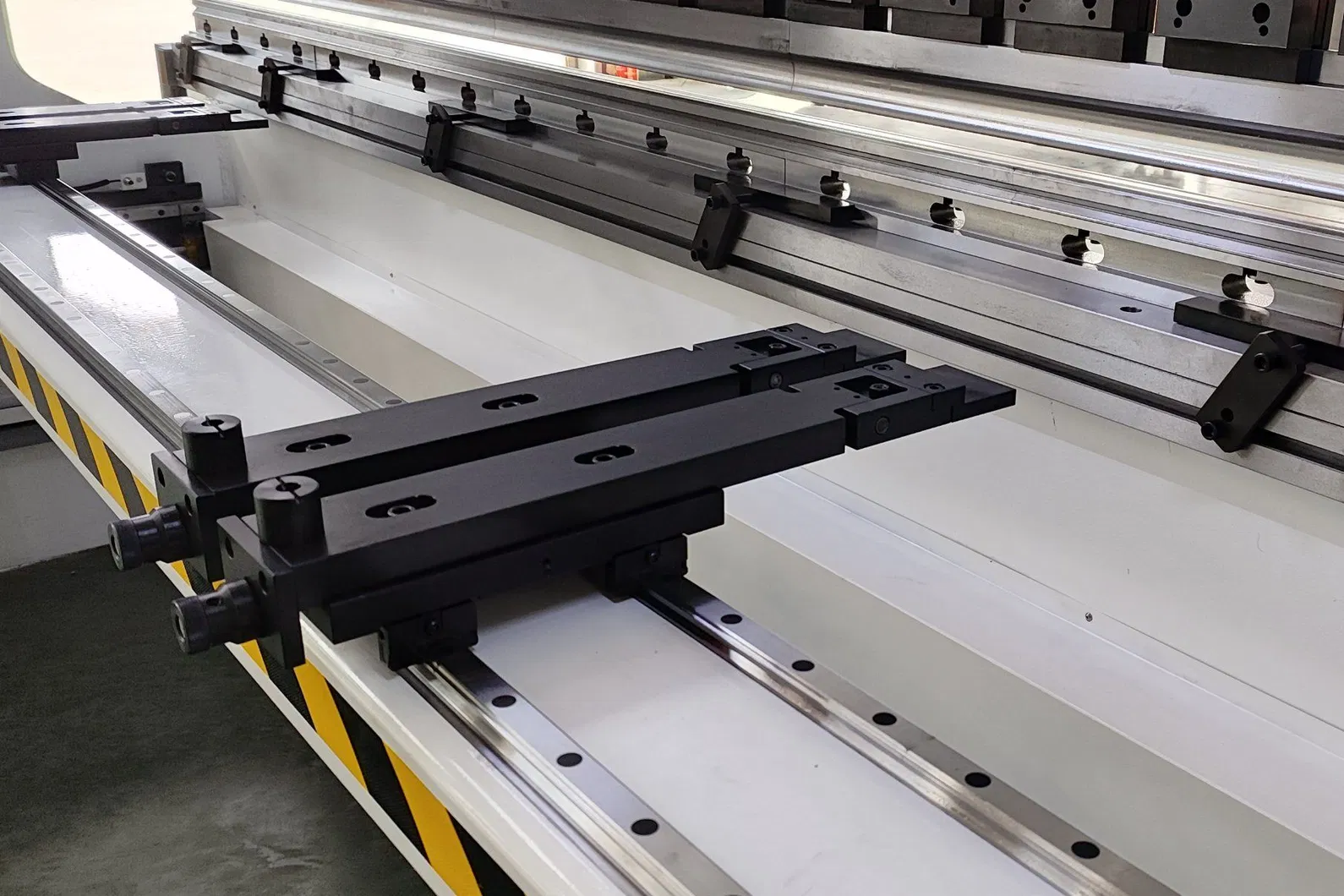

- Materialauflage
- Schnellspannsystem
Warum die JATTRA CNC-Abkantpresse wählen?
Die JATTRA CNC elektrohydraulische Servo-Abkantpresse kombiniert intelligente CNC-Technologie, präzise Servo-Hydraulik und eine robuste Industriekonstruktion. Dadurch bietet sie eine leistungsstarke Lösung für Fertigungsbetriebe, die gleichbleibend präzise Biegeergebnisse, reduzierte Rüstzeiten und hohe Produktionssicherheit benötigen.
Ob bei der Herstellung von Schaltschränken, Maschinenbauteilen, Strukturkomponenten, Edelstahlprodukten oder architektonischen Metallkonstruktionen – diese CNC-Abkantpresse liefert die Genauigkeit und Zuverlässigkeit, die moderne Produktionsumgebungen erfordern.
Garantie & Technischer Service
Jede Maschine wird mit einer 2-jährigen Herstellergarantie auf Material- und Verarbeitungsfehler bei sachgemäßem Betrieb geliefert.
Unser technischer Service umfasst:
- Installationsunterstützung
- Bedienerschulung
- Technische Beratung
- Remote-Fehlerdiagnose
- Ersatzteilservice
- Vor-Ort- und Online-Serviceoptionen
Individuelles Angebot anfordern
Unsere technischen Fachberater unterstützen Sie gerne bei der Auswahl der passenden Presskraft, Arbeitsbreite, Werkzeugkonfiguration und CNC-Ausstattung. Kontaktieren Sie uns für ein individuell abgestimmtes Angebot für Ihre Blechbearbeitung und industrielle Fertigung.
