CNC Türschlossmaschine | SMARTECH Präzisions-CNC-Türschlossmaschine für die Holztürenfertigung
Automatische CNC-Türschloss- und Scharnierbearbeitungsmaschine
SMARTECH CNC-Bearbeitungszentrum für Schlosslöcher, Scharniere, Türschließer und Beschlagfräsungen
Schnelle Türbearbeitung. Präzise CNC-Steuerung. Entwickelt für moderne Türenproduktion.

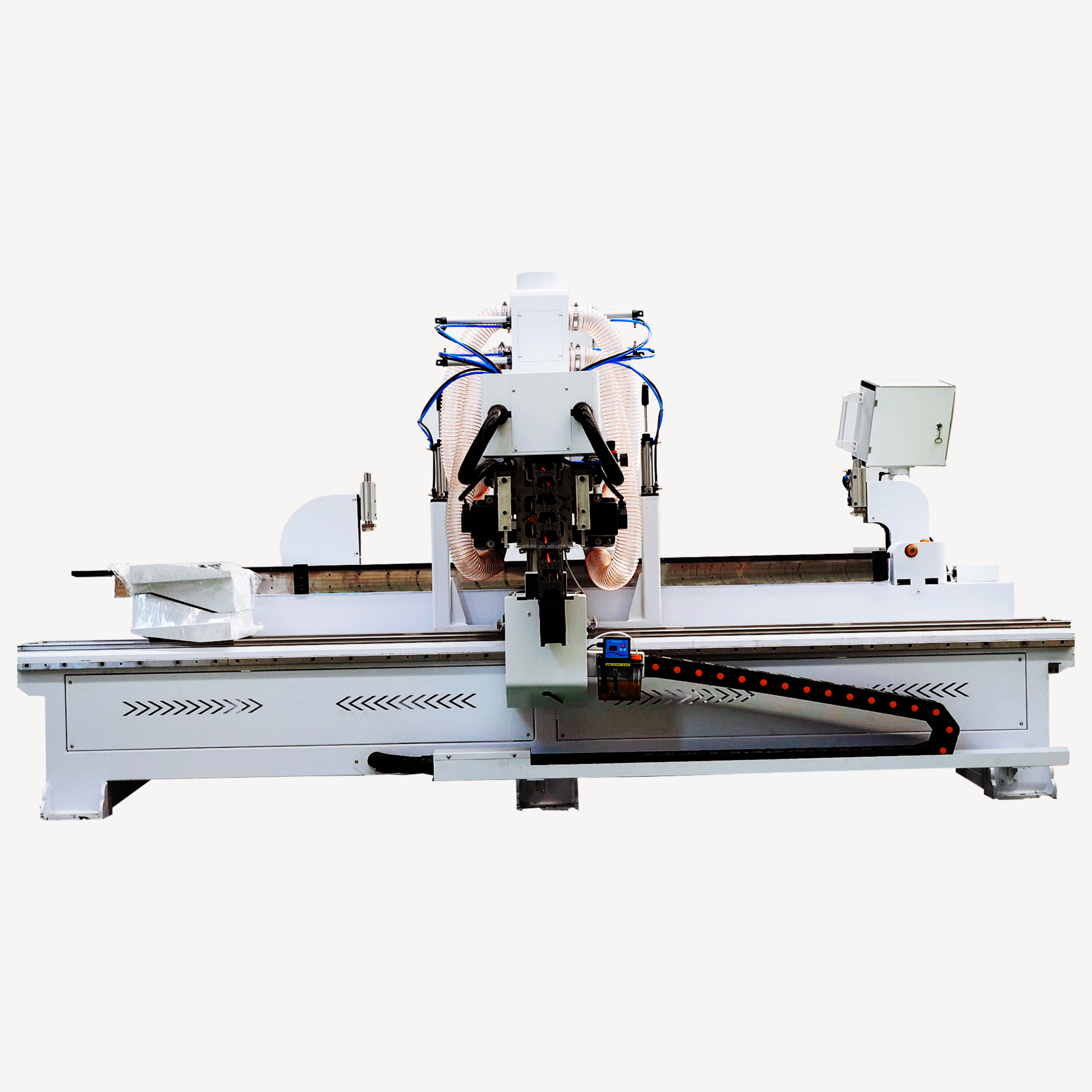

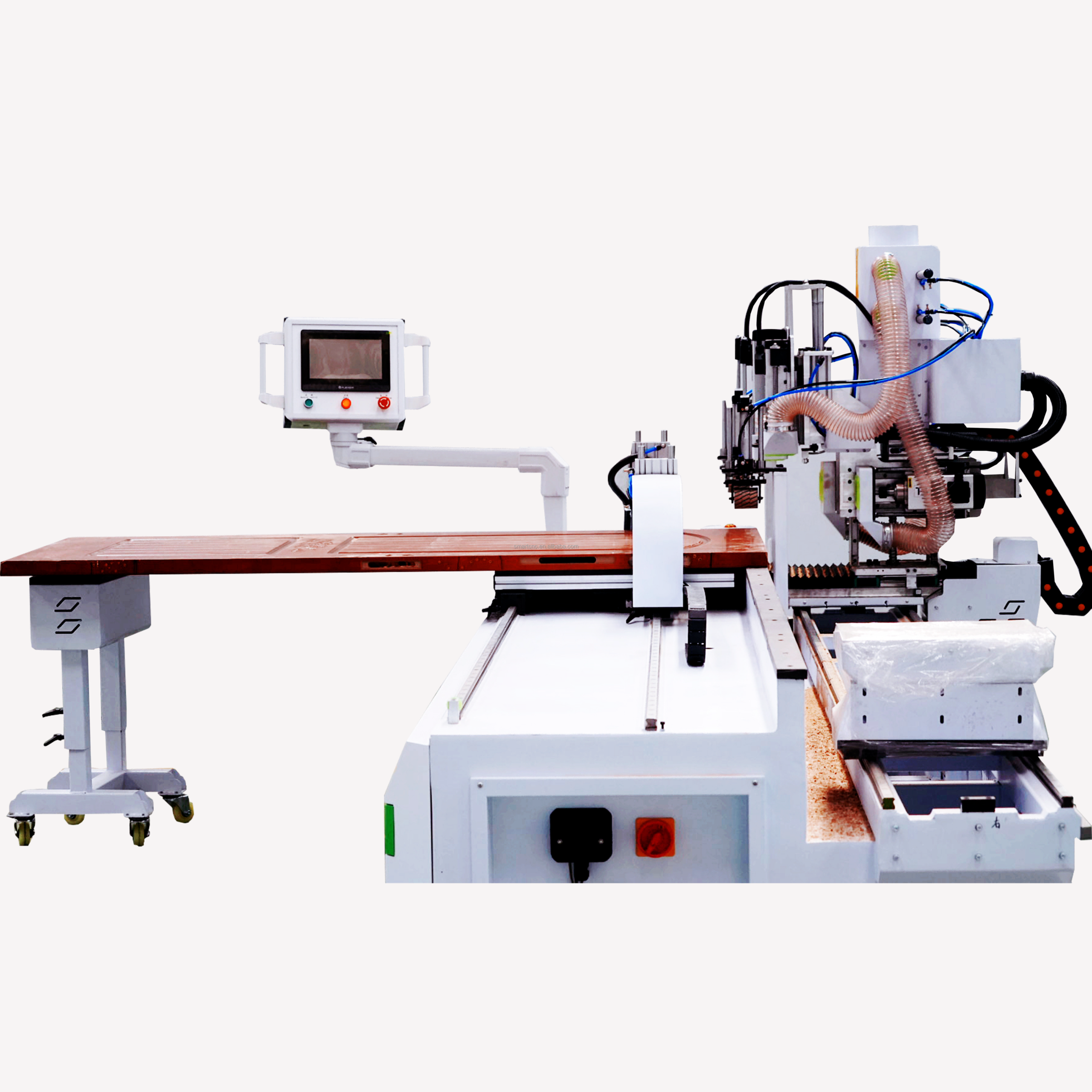

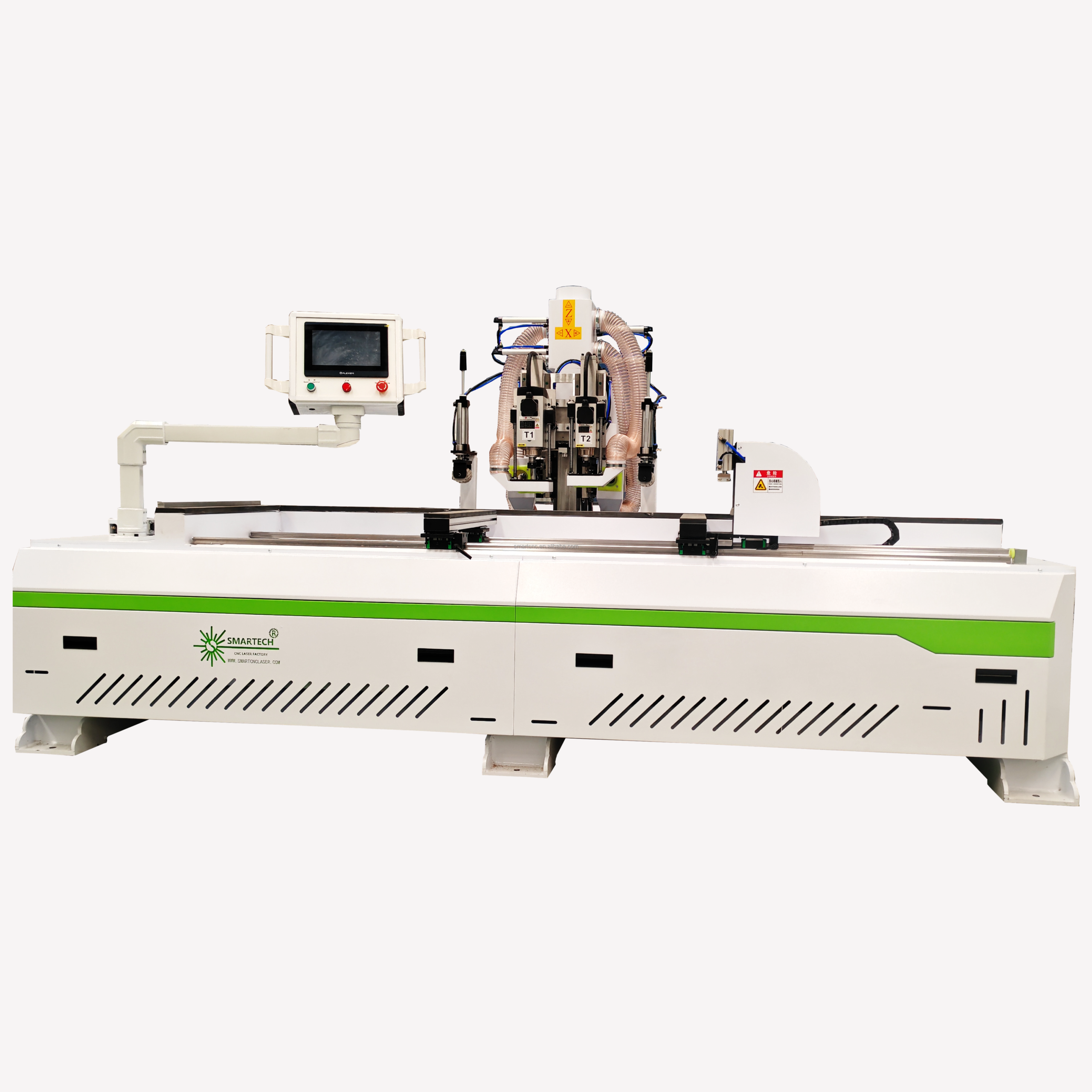

Die SMARTECH Präzisions-CNC-Türschlossmaschine ist eine vollautomatische Holzbearbeitungslösung für die präzise Bearbeitung von Schlosslöchern, Scharnieraussparungen, Türschließer-Nuten, Beschlagöffnungen und speziellen Fräsarbeiten an Holz-, Verbund-, Aluminium-Holz- und technischen Türsystemen.
Konzipiert für professionelle Türenhersteller, Möbelproduzenten, Innenausbauer und industrielle Holzverarbeitungsbetriebe, kombiniert diese CNC-Maschine moderne Automatisierung, mehrere Spindeleinheiten und industrielle Bewegungssteuerung für hohe Produktivität und wiederholgenaue Bearbeitung.
Mit einer Werkstücklänge von bis zu 2800 mm, vier leistungsstarken Spindeln, servoangetriebener Bewegungstechnik und intelligenter Positionierung reduziert die Maschine manuelle Arbeitsschritte und verbessert die Bearbeitungsqualität in der Serienfertigung.
Entwickelt für komplette Türbeschlagbearbeitung
Die Maschine bearbeitet zuverlässig:
- Schlosslöcher
- Einsteckschloss-Taschen
- Scharnierbohrungen
- Scharniernuten
- Türschließer-Aussparungen
- Silent-Lock-Nuten
- Elektronikschloss-Aufnahmen
- Beschriftungsbohrungen
- Durchgangsnuten
- Dekorative Fräsungen
- Aluminiumkaschierte Türen
- Verbundtüren
Durch die Kombination mehrerer Arbeitsschritte auf einer CNC-Plattform werden Produktionszeiten reduziert und gleichbleibende Präzision sichergestellt.
Leistungsmerkmale & Vorteile
Multifunktionales CNC-Türbearbeitungssystem
Die Maschine führt verschiedene Türbearbeitungen ohne mehrere separate Arbeitsstationen aus.
Typische Bearbeitungen:
- Schlossvorbereitung
- Scharnierfräsung
- Vorbereitung für Türschließer
- Beschlagbohrungen
- Kantenbearbeitung
- Präzisionsfräsungen
Dies verbessert den Produktionsfluss und reduziert Rüstzeiten.
Vier leistungsstarke Spindeleinheiten
Die Maschine verfügt über vier unabhängige Spindeln für sequenzielle und parallele Bearbeitungsprozesse.
Spindelkonfiguration
| Spindeltyp | Leistung |
|---|---|
| Hochgeschwindigkeitsspindeln | 4,5 kW × 3 |
| Hilfsspindel | 2,2 kW × 1 |
Vorteile:
- Kürzere Bearbeitungszyklen
- Höhere Fräsgenauigkeit
- Konstante Beschlagpassung
- Gesteigerte Produktivität
Hochgeschwindigkeits-Spindelsystem
Die Spindeln erreichen eine Drehzahl von:
18.000 U/min
Dadurch ermöglicht die Maschine:
- Saubere Schnittkanten
- Reduzierte Ausrisse
- Glatte Oberflächen
- Hohe Bearbeitungsqualität
Besonders bei Hartholz, MDF, Verbundwerkstoffen und laminierten Oberflächen ist diese Präzision ein entscheidender Vorteil.
Präzises Servo-Bewegungssystem
Die Maschine nutzt industrielle Servomotoren und Zahnstangenantrieb für exakte Positionierung.
Vorteile:
- Ruhige Maschinenbewegung
- Hohe Positioniergenauigkeit
- Reduzierte Vibrationen
- Wiederholgenaue Serienbearbeitung
Industrieller Zahnstangen- und Ritzelantrieb
Das Bewegungssystem besteht aus:
- Taiwan-Präzisionszahnstange und Ritzel
- Taiwan-Getriebetechnik
- Linearen 20er Vierkantführungen
Diese Kombination bietet:
- Langfristige Betriebssicherheit
- Präzise Bewegungssteuerung
- Stabile Fräsleistung
- Geringen mechanischen Verschleiß
Integriertes Positioniersystem
Das dedizierte Positioniersystem sorgt für schnelles und exaktes Einlegen der Werkstücke.
Vorteile:
- Schnelleres Beladen
- Konstante Werkstückausrichtung
- Weniger Bedienfehler
- Höherer Produktionsdurchsatz
Unabhängige Computersteuerung
Die Maschine verfügt über eine eigenständige Steuerungsarchitektur für einfache Bedienung und Wartung.
Vorteile:
- Benutzerfreundliche Oberfläche
- Einfache Fehlerdiagnose
- Schnelle Parameteranpassung
- Kurze Einarbeitungszeit
Automatisches Schmiersystem
Das integrierte Ölschmiersystem versorgt zentrale mechanische Komponenten automatisch.
Dadurch werden:
- Wartungsaufwand reduziert
- Maschinenlebensdauer verlängert
- Betriebssicherheit verbessert
- Stillstandszeiten minimiert
Geeignete Materialien
Die Maschine ist für die Bearbeitung verschiedener Tür- und Plattenmaterialien ausgelegt:
- Massivholztüren
- Verbundtüren
- MDF-Türplatten
- Technische Holztüren
- Aluminium-Holz-Türen
- Aluminium-Kunststoff-Türen
- Aluminiumlegierungstüren
- Dekorative Holzkomponenten
Typische Einsatzbereiche
Türenfertigung
Geeignet für:
- Innentüren
- Außentüren
- Sicherheitstüren
- Hoteltüren
- Gewerbliche Eingangssysteme
Möbelindustrie
Einsetzbar für:
- Schränke
- Plattenmöbel
- Büromöbel
- Kleiderschränke
- Aufbewahrungssysteme
Innenausbau & Objektbau
Unterstützt:
- Maßgefertigte Holzarbeiten
- Gewerbliche Innenausstattung
- Hochwertige Wohnprojekte
- Spezialtürenfertigung
Dekorative Fertigung
Geeignet für:
- Dekorplatten
- Architekturdetails
- Beschlagvorbereitung
- Spezialfräsungen
Technische Daten
| Spezifikation | Details |
|---|---|
| Marke | SMARTECH |
| Maschinentyp | CNC-Türschloss-Bearbeitungsmaschine |
| Betriebsart | Vollautomatisch |
| Arbeitsbereich | 300 × 2800 mm |
| Maximale Werkstücklänge | 2800 mm |
| Minimale Werkstückbreite | 100 mm |
| Werkstückdicke | ≤100 mm |
| Installierte Gesamtleistung | 14,5 kW |
| Frequenzumrichterleistung | 5,5 kW |
| Spindelkonfiguration | 4,5 kW × 3 + 2,2 kW × 1 |
| Spindeldrehzahl | 18.000 U/min |
| Antriebssystem | Servomotor |
| Y-Achsenbewegung | Zahnstangenantrieb |
| Z-Achsenbewegung | Pneumatikzylinder |
| Führungsschienen | Taiwan Linear 20 Vierkantführungen |
| Steuerung | Flexem |
| Schnittstelle | USB 2.0 |
| Befehlscode | G-Code |
| Spannung | AC380V / 50–60Hz / 3 Phasen |
| Maschinenabmessungen | 4170 × 1920 × 1700 mm |
| Verpackungsabmessungen | 3550 × 1920 × 1700 mm |
| Nettogewicht | 1150 kg |
| Bruttogewicht | 1200 kg |
| Garantie | 3 Jahre |
Enthaltene Ausstattung
Die Maschine wird geliefert mit:
- Vier-Spindel-Bearbeitungssystem
- Industrieller Servo-Antriebsplattform
- Präzisions-Zahnstangenantrieb
- Flexem CNC-Steuerung
- Automatischem Schmiersystem
- Dediziertem Positioniersystem
- USB-Anschluss
- Bedienungsunterlagen
- Technischem Support
Warum die SMARTECH CNC-Türschlossmaschine wählen?
Die SMARTECH CNC-Türschloss-Bearbeitungsmaschine unterstützt Hersteller dabei, Bearbeitungsgenauigkeit zu erhöhen, manuelle Arbeitsschritte zu reduzieren und Produktionsprozesse in der Türenfertigung deutlich effizienter zu gestalten.
Durch die Kombination aus servoangetriebener Bewegungssteuerung, Vier-Spindel-Technologie, industrieller Zahnstangenübertragung und automatisierter CNC-Bearbeitung eignet sich die Maschine ideal für Betriebe, die eine zuverlässige und wiederholgenaue Lösung für professionelle Türbearbeitung benötigen.
Ob für Standard-Innentüren, Hoteltüren oder gewerbliche Türsysteme – diese Maschine liefert die Präzision und Produktivität, die moderne Holzbearbeitung heute verlangt.
Garantie & Technischer Service
Die Maschine wird mit einer:
3-jährigen Herstellergarantie
geliefert.
Unser technischer Service umfasst:
- Installationsunterstützung
- Inbetriebnahmehilfe
- Bedienerschulung
- Wartungsempfehlungen
- Technische Fehlerdiagnose
- Ersatzteilberatung
Individuelles Angebot anfordern
Unsere technischen Fachberater unterstützen Sie gerne bei der Auswahl der passenden Maschinenkonfiguration, Spannungsoptionen und Produktionslösung. Kontaktieren Sie uns für ein individuell auf Ihre Türenfertigung abgestimmtes Angebot.
