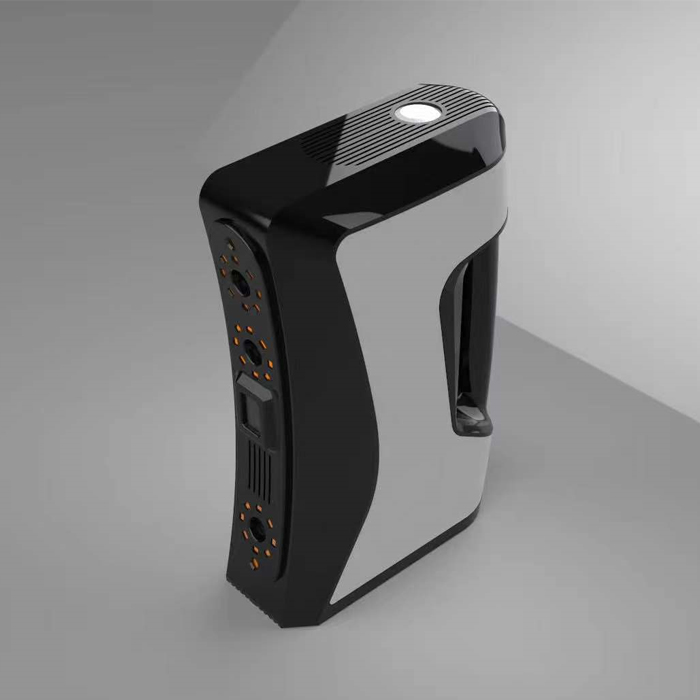

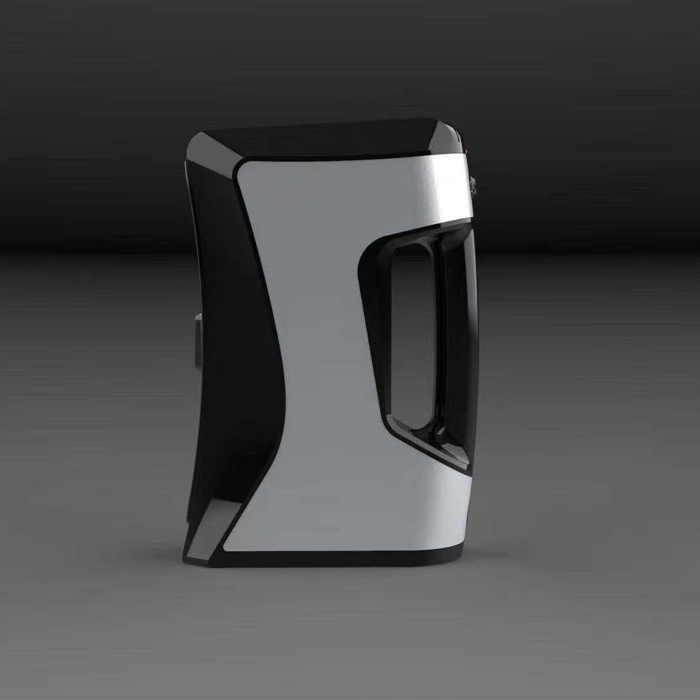

Handgeführter Strukturlicht 3D Scanner | SCAN-S Handgeführter 3D-Strukturlichtscanner für hochpräzise Digitalisierung

Professioneller Handgeführter Strukturlicht-3D-Scanner für Reverse Engineering, Qualitätsprüfung und 3D-Modellierung

Industrieller Handscanner mit Strukturlichttechnologie für hochpräzise 3D-Erfassung, Inspektion und digitale Rekonstruktion

Hochgeschwindigkeitsscannen. Außergewöhnliche Präzision. Entwickelt für professionelle industrielle 3D-Datenerfassung.

Der SCAN-S Handgeführte Strukturlicht-3D-Scanner ist eine professionelle, tragbare Lösung für die hochpräzise Digitalisierung dreidimensionaler Objekte. Entwickelt für Reverse Engineering, Qualitätskontrolle, Produktentwicklung, digitale Archivierung und industrielle Messtechnik kombiniert das System modernste Strukturlichttechnologie mit intelligenter Echtzeitverarbeitung, um äußerst detaillierte und präzise 3D-Modelle zu erzeugen.

Ausgestattet mit einem Global-Shutter-Sensor, leistungsstarker GPU-beschleunigter Punktwolkenverarbeitung und einer Erfassungsleistung von bis zu 1.000.000 Punkten pro Sekunde, ermöglicht der SCAN-S eine außergewöhnlich schnelle Datenerfassung ohne Kompromisse bei der Messgenauigkeit.

Dank Standardmodus und Feinmodus kann der Anwender flexibel zwischen großflächigem Scannen und hochpräziser Detailerfassung wechseln.

---

Entwickelt für professionelle 3D-Messung und digitale Rekonstruktion

Der SCAN-S wurde für Unternehmen und Forschungseinrichtungen entwickelt, die physische Objekte präzise digitalisieren und vermessen müssen.

Typische Einsatzgebiete:

• Reverse Engineering
• Produktentwicklung
• Qualitätskontrolle
• Luft- und Raumfahrt
• Automobiltechnik
• Kulturerhalt und Denkmalpflege
• Architektur
• Bauwesen
• Medizintechnik
• Wissenschaftliche Forschung
• 3D-Druck
• Virtual Reality
• Digitale Content-Erstellung

Die Kombination aus hoher Präzision und mobiler Bauweise ermöglicht die Erfassung sowohl kleinster Präzisionsteile als auch großer Industrieanlagen.

---

Leistungsmerkmale & Vorteile

Moderne Strukturlicht-Scantechnologie

Der Scanner nutzt hochauflösend projiziertes Strukturlicht in Verbindung mit intelligenter Bildverarbeitung zur exakten Erfassung komplexer Geometrien.

Vorteile:

• Hochauflösende Oberflächenerfassung
• Reduzierte Scanzeiten
• Exzellente Detailwiedergabe
• Hohe Präzision bei komplexen Bauteilen
• Zuverlässige Messergebnisse

---

Zwei Scanmodi für maximale Flexibilität

Der SCAN-S bietet zwei unterschiedliche Scanmodi, die sich optimal an verschiedene Anwendungen anpassen.

Standardmodus

Ideal für größere Objekte und allgemeine 3D-Erfassung.

Eigenschaften:

• Sichtfeld: 300 mm
• Punktabstand: 0,1 mm
• Genauigkeit: 0,1 mm
• Scanbereich: 300–4000 mm

Feinmodus

Für hochpräzise Messungen und kleine Bauteile.

Eigenschaften:

• Sichtfeld: 120 mm
• Punktabstand: 0,05 mm
• Genauigkeit: 0,05 mm
• Scanbereich: 50–300 mm

Ein Wechsel zwischen beiden Modi erfolgt unmittelbar und ohne erneute optische Kalibrierung.

---

Hochgeschwindigkeits-Datenerfassung

Die leistungsstarke Hardware kombiniert:

• ONSEMI Global-Shutter-Sensor
• 32 MB Hochgeschwindigkeitsspeicher
• TI-DLP 1280 × 800 Strukturlichtprojektion

Leistungsdaten:

• Bis zu 800 Bilder pro Sekunde
• Rekonstruktion in nur 0,01 Sekunden
• Bis zu 1.000.000 Punkte pro Sekunde

Diese Geschwindigkeit reduziert die Scanzeit erheblich und verbessert die Produktivität.

---

Echtzeit-Punktwolkenverarbeitung

Die integrierte GPU-CUDA-Beschleunigung ermöglicht:

• Echtzeit-Punktwolkenfusion
• Automatische Ausrichtung
• Dynamische Merkmalserkennung
• Live-Darstellung während des Scanvorgangs

Der Bediener erhält sofortige Rückmeldung über die Scanqualität und kann fehlende Bereiche unmittelbar ergänzen.

---

Flexible Ausrichtungsverfahren

Der SCAN-S unterstützt mehrere Verfahren zur Punktwolkenausrichtung:

• Feature Alignment
• Marker Alignment
• Frame Alignment
• Optionaler photogrammetrischer Frame-Modus

Dadurch eignet sich der Scanner sowohl für einfache Einzelteile als auch für komplexe industrielle Baugruppen.

---

Erfassung großer Objekte

Durch intelligente Landmarkenerkennung und globale Punktwolkenfusion können auch sehr große Objekte ohne Segmentierung digitalisiert werden.

Geeignet für:

• Flugzeugstrukturen
• Fahrzeugkarosserien
• Schienenfahrzeuge
• Großmaschinen
• Architekturprojekte

---

Automatische Mesh-Erstellung

Die mitgelieferte Software ermöglicht eine schnelle Modellaufbereitung.

Funktionen:

• Globale Registrierung
• Automatische Lochfüllung
• Polygonreduktion
• Glättung
• Automatische STL-Erzeugung

Dadurch entstehen unmittelbar weiterverarbeitbare 3D-Modelle für Konstruktion, Fertigung oder Analyse.

---

Mobiles und ergonomisches Design

Die handgeführte Bauweise ermöglicht:

• Scannen aus unterschiedlichen Winkeln
• Bearbeitung schwer zugänglicher Bereiche
• Digitalisierung komplexer Innengeometrien
• Scannen ohne Werkstückfixierung

Dadurch eignet sich der Scanner ideal für Cockpits, Fahrzeuginnenräume, Maschinengehäuse und komplexe Baugruppen.

---

Optionale Farberfassung

Optional kann der Scanner mit einem Farbmodul ausgestattet werden.

Funktionen:

• Farberfassung
• Texturaufnahme
• Texturbasierte automatische Ausrichtung

Besonders geeignet für:

• Digitale Archivierung
• Museumsprojekte
• Kulturgüter
• Visualisierung
• VR-Anwendungen

---

Technische Daten

Scanmodi

---

Allgemeine Spezifikationen

---

Lieferumfang

Im Standardpaket enthalten:

• SCAN-S Handgeführter 3D-Scanner
• USB-3.0-Datenkabel
• Netzteil
• 20-mm-Selbstreflektierende Kalibrierplatte
• Selbstreflektierende Referenzmarker
• Benutzerdokumentation

---

Empfohlene Systemanforderungen

Für optimale Leistung empfiehlt sich folgende Hardware:

---

Typische Einsatzbereiche

Der SCAN-S Strukturlichtscanner findet Anwendung in zahlreichen Branchen.

Automobilindustrie

• Reverse Engineering
• Fahrzeugmodifikationen
• Qualitätsprüfung

Luft- und Raumfahrt

• Präzisionsvermessung
• Bauteildigitalisierung
• Komponentenprüfung

Schiffbau

• Konstruktion
• Wartung
• Digitalisierung

Schienenfahrzeugbau

• Komponentenvermessung
• Qualitätskontrolle

Maschinenbau

• Produktentwicklung
• Werkzeugprüfung
• Fertigungsoptimierung

Architektur & Bauwesen

• Gebäudedokumentation
• Bestandsaufnahme
• Restaurierung

Kulturerhalt

• Denkmalpflege
• Museumsdigitalisierung
• Kunstreproduktion

Bildung & Forschung

• Wissenschaftliche Analyse
• Lehrzwecke
• Forschung

3D-Druck & Digitale Fertigung

• STL-Erstellung
• Prototypenentwicklung
• Additive Fertigung

---

Warum den SCAN-S Strukturlichtscanner wählen?

Der SCAN-S verbindet industrielle Messgenauigkeit mit der Flexibilität eines handgeführten Systems und ermöglicht eine schnelle, präzise und zuverlässige Digitalisierung unterschiedlichster Objekte.

Durch Echtzeitvisualisierung, GPU-beschleunigte Datenverarbeitung, flexible Scanmodi und professionelle Softwarefunktionen eignet sich das System hervorragend für Unternehmen, Forschungseinrichtungen und Ingenieurbüros, die höchste Anforderungen an Genauigkeit und Effizienz stellen.

Ob beim Reverse Engineering, der Qualitätsprüfung, der Digitalisierung historischer Objekte oder der Erstellung von 3D-Modellen für Fertigung und Konstruktion – der SCAN-S liefert professionelle Ergebnisse auf industriellem Niveau.

---

Garantie & Technischer Support

Der SCAN-S Handgeführte Strukturlichtscanner wird mit einer Herstellergarantie geliefert und durch umfassenden technischen Support begleitet.

Unsere Serviceleistungen umfassen:

• Installationsunterstützung
• Softwareeinrichtung
• Bedienerschulung
• Technische Fehlerdiagnose
• Anwendungsberatung
• Kostenlose Software-Updates
• Langfristigen technischen Support

---

Individuelles Angebot anfordern

Unsere technischen Spezialisten beraten Sie gerne bei der Auswahl geeigneter Software, optionaler Zubehörmodule und der optimalen Scannerkonfiguration für Ihre Anwendung. Kontaktieren Sie uns für ein individuelles Angebot, das exakt auf Ihre Anforderungen im Bereich 3D-Messtechnik und Digitalisierung abgestimmt ist.
