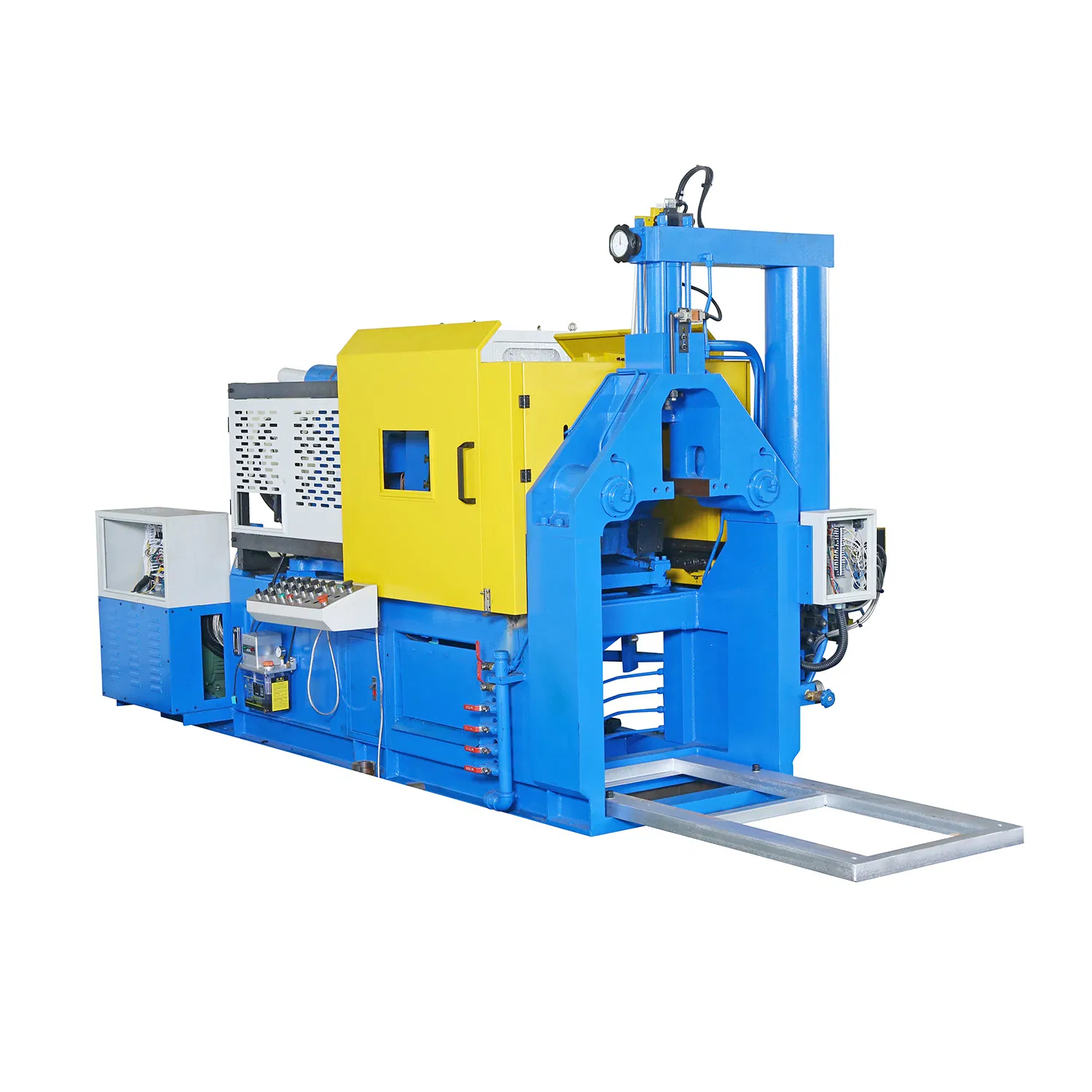

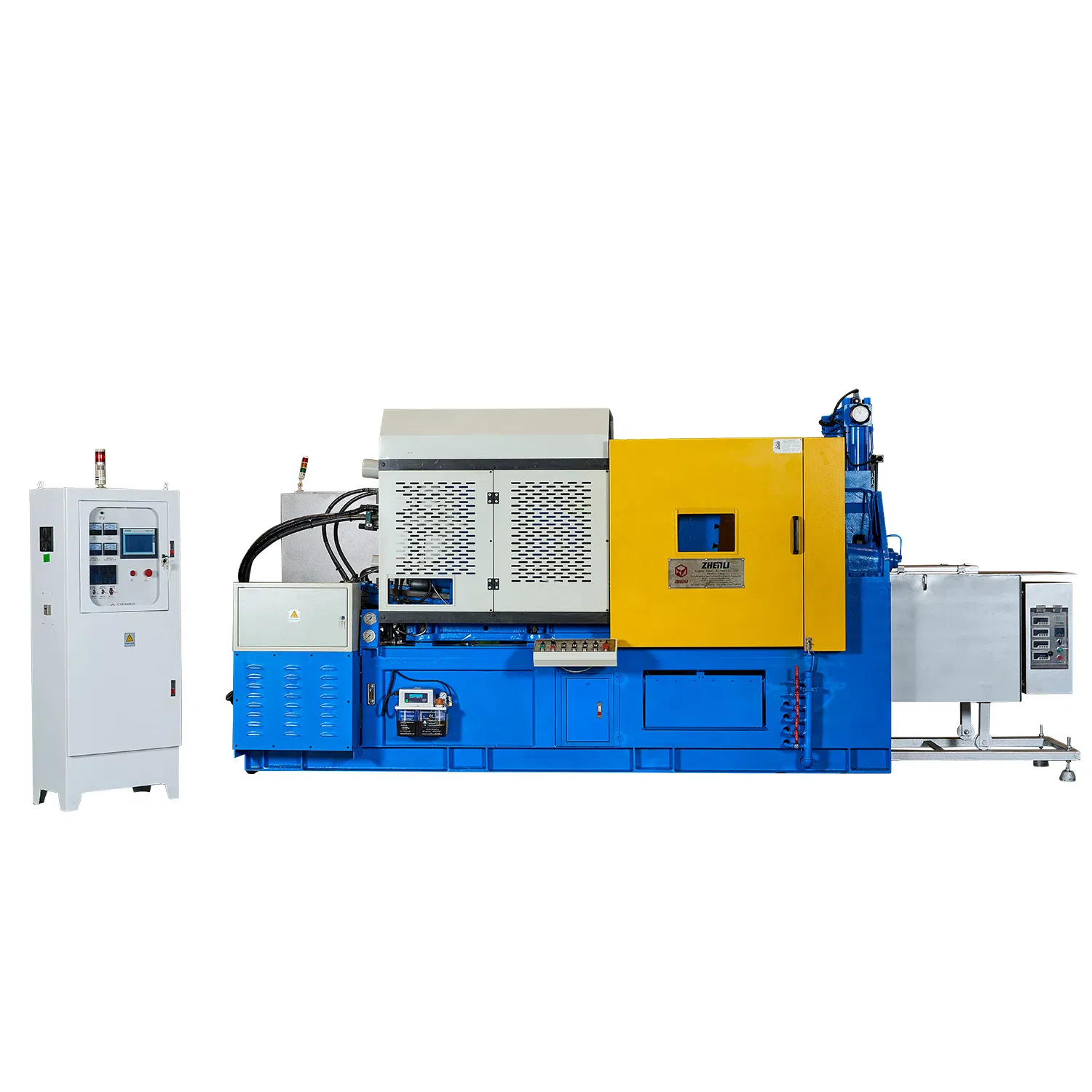

ZL-400 Warmkammer-Druckgießmaschine
Zhenli ZL-400 Warmkammer-Druckgießmaschine für Zink- und Bleilegierungen 400-Tonnen-Warmkammer-Druckgießmaschine für präzise Zink- und Bleikomponenten Zhenli ZL-400 Hochleistungs-Druckgießmaschine mit intelligenter PLC-Steuerung Schnellere Einspritzung. Höhere Präzision. Entwickelt für die […]
Zhenli ZL-400 Warmkammer-Druckgießmaschine für Zink- und Bleilegierungen
400-Tonnen-Warmkammer-Druckgießmaschine für präzise Zink- und Bleikomponenten
Zhenli ZL-400 Hochleistungs-Druckgießmaschine mit intelligenter PLC-Steuerung
Schnellere Einspritzung. Höhere Präzision. Entwickelt für die industrielle Serienfertigung von Zink- und Bleiguss.
Die Zhenli ZL-400 Warmkammer-Druckgießmaschine ist eine leistungsstarke industrielle Druckgießlösung für die wirtschaftliche Herstellung hochpräziser Komponenten aus Zink- und Bleilegierungen. Mit einer Schließkraft von 4.000 kN / 400 Tonnen, einer intelligenten Siemens S7-200 PLC-Steuerung, moderner Hydrauliktechnik und einem präzisen Vierstufen-Einspritzsystem bietet die ZL-400 höchste Produktivität, Maßgenauigkeit und Betriebssicherheit für anspruchsvolle Fertigungsumgebungen.
Die Maschine wurde speziell für Warmkammer-Druckgussprozesse entwickelt und kombiniert hochwertige internationale Hydraulik- und Elektrikkomponenten mit einer intelligenten Automatisierungsplattform. Dadurch werden kurze Zykluszeiten, stabile Gussqualität und reduzierte Betriebs- sowie Wartungskosten erreicht.
Ob für Automobilkomponenten, Elektroverbinder, Sanitärarmaturen, Schlösser, dekorative Bauteile, Konsumgüter oder industrielle Präzisionsgussteile – die ZL-400 liefert die Stabilität, Wiederholgenauigkeit und Dauerleistung, die moderne Druckgießbetriebe benötigen.
Entwickelt für präzisen Zink- und Bleilegierungsdruckguss
Der Warmkammer-Druckguss ist besonders geeignet für niedrigschmelzende Legierungen, bei denen hohe Produktionsgeschwindigkeit und präzise Bauteilqualität entscheidend sind.
Die ZL-400 eignet sich ideal für Anwendungen mit Anforderungen an:
- Hohe Produktionsgeschwindigkeit
- Exakte Maßhaltigkeit
- Sehr gute Oberflächenqualität
- Kurze Zykluszeiten
- Hohe Wiederholgenauigkeit
- Automatisierte Serienfertigung
Durch ihr intelligentes Hydraulikmanagement, die programmierbare Steuerung und die präzise Einspritztechnik gewährleistet die Maschine eine stabile und reproduzierbare Gussqualität auch im kontinuierlichen Hochleistungsbetrieb.
Leistungsmerkmale & Vorteile

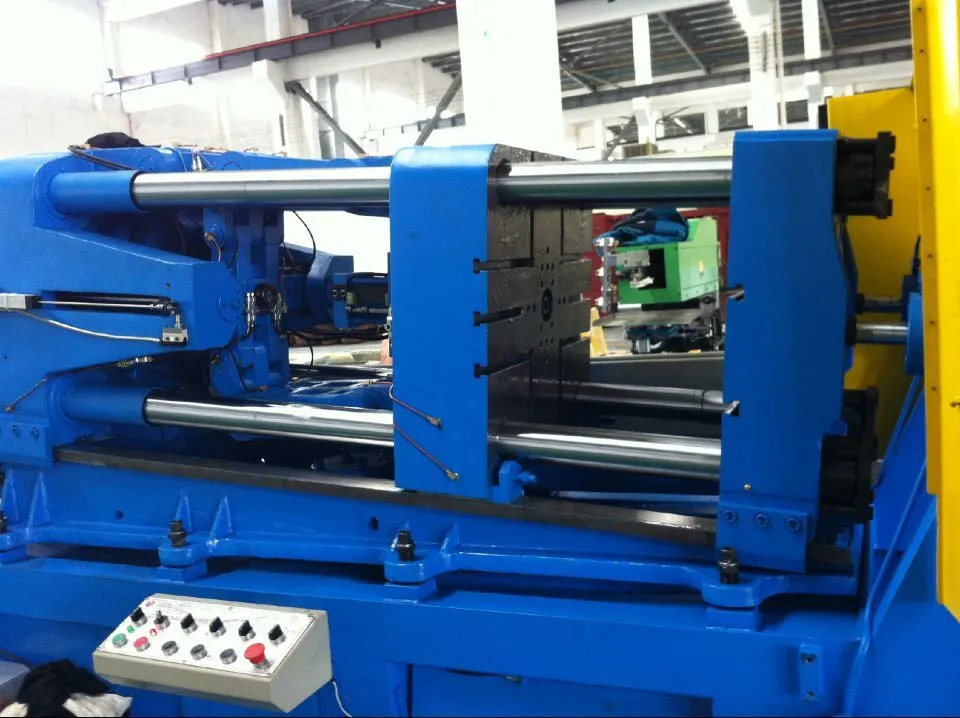

Robustes Doppelkniehebel-Schließsystem
Die ZL-400 verfügt über ein verstärktes Doppelkniehebel-Schließsystem, gefertigt aus hochfestem Sphäroguss.
Vorteile
- Hohe Schließsteifigkeit
- Verbesserter Werkzeugschutz
- Konstante Gussqualität
- Reduzierte Gratbildung
- Längere Werkzeugstandzeit
- Zuverlässiger Dauerbetrieb
Die massive Konstruktion gewährleistet eine gleichmäßige Schließkraftverteilung und hohe Prozesssicherheit während langer Produktionszyklen.
Vierstufige Präzisions-Einspritzsteuerung
Die Einspritzeinheit der ZL-400 ist für hohe Reaktionsgeschwindigkeit und präzise Prozesskontrolle ausgelegt.
Integriert sind:
- Großdimensionierte Logikventile
- Präzise Durchflussregelventile
- Vierstufig programmierbare Einspritzsteuerung
Vorteile
- Schnellere Einspritzreaktion
- Stabiler Hydraulikdruck
- Reduzierte Vibrationen
- Verbesserte Formfüllung
- Höhere Oberflächenqualität
- Bessere Maßgenauigkeit
Die mehrstufige Einspritzregelung erlaubt eine optimale Anpassung an unterschiedliche Bauteilgeometrien und Legierungsanforderungen.
Intelligentes Hydrauliksystem mit Premium-Komponenten
Das Hydrauliksystem arbeitet mit hochwertigen internationalen Komponenten und sorgt für einen gleichmäßigen, zuverlässigen Maschinenbetrieb.
Verwendete Hydraulikkomponenten:
- YUKen – Japan
- Rexroth – Deutschland
- Vickers – USA
Diese Systeme ermöglichen:
- Stabile Druckregelung
- Ruhige Maschinenbewegungen
- Hohe Einspritzpräzision
- Geringeren Wartungsaufwand
- Lange Lebensdauer der Hydraulikbaugruppen
Energieeffizientes Doppel-Pumpen-Hydrauliksystem
Die ZL-400 ist mit einem leistungsstarken Hoch- und Niederdruck-Doppelpumpensystem ausgestattet.
Vorteile
- Reduzierter Energieverbrauch
- Niedrigere Betriebskosten
- Verbesserte hydraulische Effizienz
- Geringere Geräuschentwicklung
- Schnellere Produktionszyklen
Diese Hydraulikarchitektur steigert die Produktivität und unterstützt gleichzeitig eine wirtschaftliche Maschinenführung.
Siemens S7-200 PLC-Steuerung
Die Maschine verfügt über eine intelligente Siemens S7-200 PLC-Steuerung mit großem LCD-Bedieninterface.
Funktionen
- Echtzeitüberwachung der Maschine
- Produktionsdatenverwaltung
- Prozessüberwachung
- Alarmdiagnose
- Selbsttestfunktionen
- Chinesisch- und Englisch-Bedienoberfläche
Die Steuerung vereinfacht die Bedienung, verbessert die Prozessstabilität und reduziert Einrichtzeiten.
Speicher für bis zu 100 Werkzeugprogramme
Das Steuerungssystem kann bis zu:
100 Werkzeugprogramme
speichern.
Gespeichert werden unter anderem:
- Einspritzgeschwindigkeit
- Druckparameter
- Werkzeughöhe
- Zykluszeiten
- Fahrpositionen
- Betriebsabläufe
Dadurch sind schnelle Produktwechsel mit hoher Wiederholgenauigkeit möglich.
Intelligente Werkzeugverstellung
Die planetengetriebene Werkzeugverstellung ermöglicht eine schnelle und präzise Anpassung an unterschiedliche Werkzeuge.
Vorteile:
- Automatische Werkzeugpositionierung
- Intelligente Positionsberechnung
- Schneller Werkzeugwechsel
- Einfache Bedienung
- Reduzierte Rüstzeiten
Diese Funktion erhöht die Flexibilität bei wechselnden Produktionsaufträgen erheblich.
Hochpräzise Werkzeugpositionskontrolle
Eine integrierte elektronische Präzisionsmessleiste überwacht kontinuierlich die Werkzeugbewegung.
Positioniergenauigkeit
Bis zu ±0,1 mm
Vorteile:
- Exaktes Schließen des Werkzeugs
- Konstante Bauteilqualität
- Reduzierter Werkzeugverschleiß
- Höhere Prozesssicherheit
- Verbesserte Produktionszuverlässigkeit

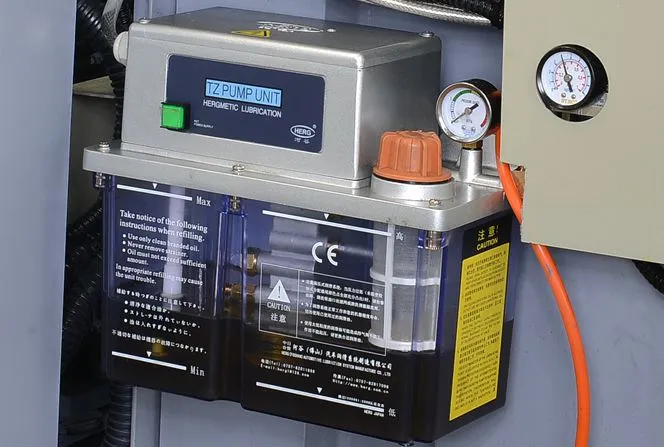

Automatische Zentralschmierung
Die Maschine verfügt über ein automatisches Schmiersystem, das Schmierstoff nach programmierten Intervallen zuführt.
Vorteile
- Reduzierter Komponentenverschleiß
- Verlängerte Maschinenlebensdauer
- Geringere Wartungskosten
- Zuverlässiger Dauerbetrieb
- Konstante Maschinenperformance
Verstellbarer hydraulischer Auswerfer
Der hydraulische Auswerfer lässt sich an unterschiedliche Gussteilanforderungen anpassen.
Vorteile:
- Sicheres Entformen der Gussteile
- Reduzierte Bauteilbeschädigung
- Verbesserter Produktionsfluss
- Höhere Fertigungseffizienz
Internationale Premium-Komponenten
Die ZL-400 integriert hochwertige Komponenten international anerkannter Hersteller.
| Baugruppe | Komponenten / Hersteller |
|---|---|
| Steuerungssystem | Siemens S7-200 PLC – Deutschland |
| Hydraulikkomponenten | YUKen – Japan / Rexroth – Deutschland / Vickers – USA |
| Dichtungssysteme | Sealtech – Hongkong / Veco – Frankreich |
| Elektrische Komponenten | Schneider Electric – Frankreich |
| Strukturkomponenten | Zhejiang Huading Führungen und Säulen |
Diese hochwertige Komponentenauswahl reduziert Stillstandzeiten und unterstützt eine gleichbleibend zuverlässige Serienproduktion.
Standard-Maschinenkonfiguration
Die Standardausstattung umfasst:
- Doppelkniehebel-Schließmechanismus
- Niederdruck-Werkzeugschutz
- Automatische Werkzeugverstellung
- Automatische Zentralschmierung
- Hydraulisches Auswerfersystem
- Kernzugvorrichtung
- Vierstufige Einspritzsteuerung
- Zweistufige Speicheraufladung
- Hydraulische Angussplattform
- Elektronische Werkzeugpositionskontrolle
- Energiesparendes Doppel-Pumpen-Hydrauliksystem
Typische Einsatzbereiche
Die Zhenli ZL-400 Warmkammer-Druckgießmaschine eignet sich für zahlreiche industrielle Fertigungsbereiche.
Automobilindustrie
Produktion von:
- Zinkhalterungen
- Präzisionsgehäusen
- Zierleisten
- Mechanischen Verbindungsteilen
Elektro- und Elektronikindustrie
Herstellung von:
- Steckverbindern
- Schalterkomponenten
- Elektrogehäusen
- Kabelzubehör
Beschlag- und Hardwarefertigung
Geeignet für:
- Türschlösser
- Scharniere
- Griffe
- Befestigungselemente
- Präzisionsbeschläge
Sanitär- und Armaturenindustrie
Fertigung von:
- Ventilkörpern
- Armaturenkomponenten
- Rohrleitungsfittings
- Sanitärzubehör
Konsumgüter und Industriekomponenten
Ideal für:
- Dekorative Gussteile
- Haushaltsbeschläge
- Sportartikel
- Industrielles Zubehör
Technische Daten
Schließeinheit
| Spezifikation | Wert |
|---|---|
| Modell | ZL-400 |
| Schließkraft | 4.000 kN |
| Werkzeugöffnungsweg | 550 mm |
| Auswerferkraft | 180 kN |
| Maximaler Auswerferhub | 120 mm |
| Werkzeughöhe | 300–750 mm |
| Holmdurchmesser | 130 mm |
| Abstand zwischen den Holmen | 620 × 620 mm |
Einspritzeinheit
| Spezifikation | Wert |
|---|---|
| Einspritzposition | 0 / -125 mm |
| Kolbenhub | 230 mm |
| Querhub | 340 mm |
| Maximale Einspritzkraft | 182 kN |
| Kolbendurchmesser | 80 / 90 mm |
| Maximales Schussgewicht | 5,5 – 7,0 kg |
| Hydraulikdruck | 14,5 MPa |
Allgemeine Spezifikationen
| Spezifikation | Wert |
|---|---|
| Maschinentyp | Warmkammer-Druckgießmaschine |
| Gussmaterialien | Zink- und Bleilegierungen |
| Steuerungssystem | Siemens S7-200 PLC |
| Motorleistung | 22 kW |
| Zinktiegel-Kapazität | 820 kg |
| Speicherkapazität | 40 L |
| Dieselofen-Verbrauch | 11,2 kg/h |
| Elektrische Ofenleistung | 40 kW |
| Hydrauliköltank | 800 L |
| Maschinenabmessungen | 6800 × 1950 × 2800 mm |
| Maschinengewicht | 17.400 kg |
Installation, Schulung & After-Sales-Service
Zu den professionellen Serviceleistungen gehören:
- Installation vor Ort
- Inbetriebnahme der Maschine
- Bedienerschulung
- Prozessoptimierung
- Technische Beratung
- Remote-Fehlerdiagnose
- Ersatzteilunterstützung
Unser technisches Team stellt sicher, dass die Maschine korrekt installiert wird und das Bedienpersonal für einen sicheren, effizienten Produktionsbetrieb geschult ist.
Garantie
Für die Zhenli ZL-400 gilt:
- 12 Monate Herstellergarantie auf Material- und Verarbeitungsfehler
- 3 Monate Garantie auf definierte Verschleißteile, sofern zutreffend
Technische Unterstützung und Ersatzteilservice stehen während der gesamten Lebensdauer der Maschine zur Verfügung.
Warum die Zhenli ZL-400 wählen?
Die ZL-400 Warmkammer-Druckgießmaschine vereint intelligente PLC-Automatisierung, präzise Einspritztechnologie, hochwertige Hydraulikkomponenten und ein robustes Doppelkniehebel-Schließsystem. Dadurch bietet sie eine leistungsstarke Lösung für Unternehmen, die Zink- und Bleilegierungsteile mit hoher Genauigkeit, kurzen Zykluszeiten und konstanter Qualität produzieren möchten.
Ihre stabile Konstruktion, die programmierbare Prozessführung und die energieeffiziente Hydraulik machen sie zu einer langfristig wirtschaftlichen Investition für moderne Druckgießbetriebe.
Individuelles Angebot anfordern
Unsere technischen Fachberater unterstützen Sie gerne bei der Auswahl der passenden Maschinenkonfiguration, Legierungskompatibilität, Automatisierungslösung und Installationsplanung. Kontaktieren Sie uns für ein maßgeschneidertes Angebot für Ihre Druckgießproduktion.
